Датчики - ДКПГ
| Датчики контроля положения груза (поперечного разрыва ленты) ДКПГ предназначены для контроля поперечного разрыва конвейерной ленты. Устанавливаются на раме натяжной станции (натяжного механизма) в крайних допустимых положениях грузовой площадки. При поперечном разрыве ленты, грузовая площадка, опускаясь вниз, попадает в чувствительную зону датчика, что вызывает изменение его логического сигнала. Датчик ДКПГ может использоваться для контроля несанкционированного вскрытия ограждения, люков, смотровых окон. |
 |
| ДКПГ-I7... | ДКПГ-А8... | ||
 |
 |
 |
 |
 |
|||
| Технические характеристики | ДКПГ - I7(А8*)... | ||
| 4-х проводные датчики постоянного напряжения | 3-х проводные датчики переменного/ постоянного напряжения | 5-и проводные датчики переменного напряжения с релейным выходом | |
| … 43Р … 43N |
... 11 ... 12 |
... 86 | |
| Расстояние срабатывания, мм | 50 (10*) | ||
| Напряжение питания, В | 10 … 30 DC | 20…250 АС / 20…320 DC | 220 АC |
| Напряжение коммутации нагрузки, В | - | - | 240 AC / 60 DC |
| Максимальный рабочий ток, Imax мА | 400 | 500 | 500 |
| Остаточный ток, Imax мА | - | ? 1,87 | - |
| Импульсный ток при t=20мс | - | 3 А, f=1 Гц | - |
| Падение напряжения при Imax, В | ? 2,5 | ? 5 | - |
| Диапазон рабочих температур, °С | • высокотемпературные t= -15°…+105°С, в наименовании датчика указывается - ВТ; | ||
| • типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается; | |||
| •
низкотемпературные t= -45°…+65°С, в наименовании
датчика указывается - НТ; при t= -60…+50°C - 2НТ |
|||
| Степень защиты по ГОСТ 14254-96 | IP65 (IP67*) | ||
| Подключение с помощю кабеля, L=2м | 4х0,25 мм2 | 3х0,34 мм2 | 5х0,25 мм2 |
| при заказе другой длины кабеля, в конце наименования датчика указать количество метров. | |||
| Габаритные размеры, мм | ДКПГ-I7… - 80х80х40; ДКПГ-А8… - М30х1,5х65 |
ДКПГ-I7… - 80х80х40; ДКПГ-А8… - М30х1,5х112 |
ДКПГ-А8-86 - М30х1,5х150 |

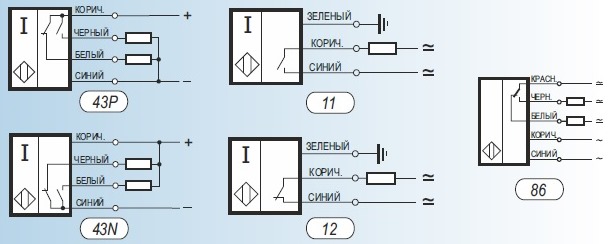

Схема подключения датчиков ДКПГ:

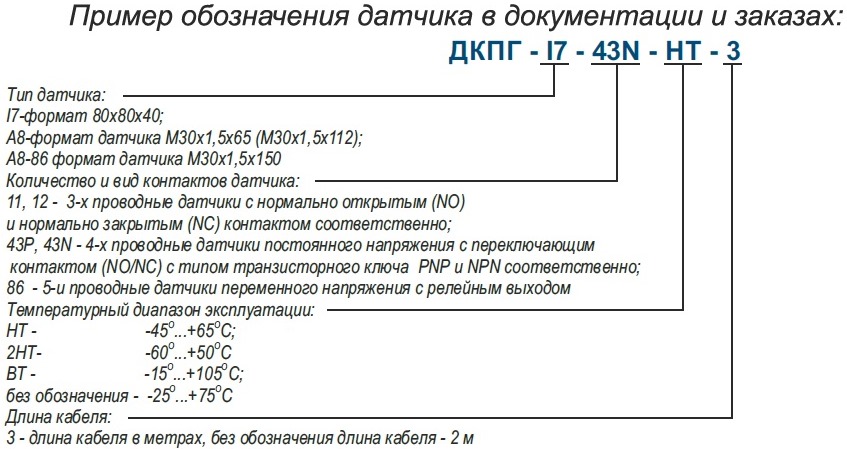

Датчики серии ДКПГ-... изготавливаются в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур и длиной кабеля.

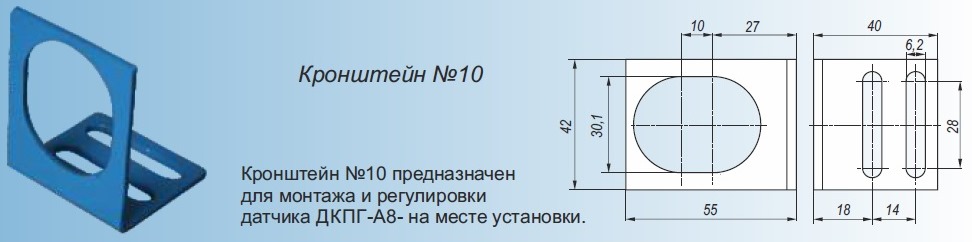

Дополнительное оборудование к датчикам серии ДКПГ-А8-...:
Сделать заказ и запросить дополнительную информацию по ДКПГ Вы можете здесь.
