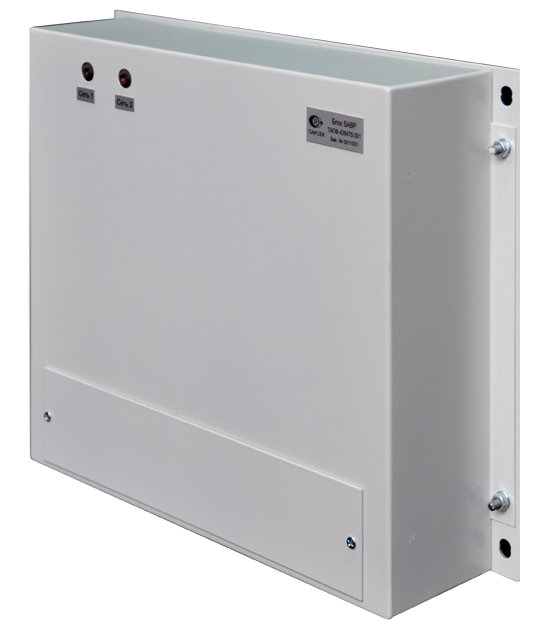

Блок аварийного включения резерва БАВР
Блок
аварийного
включения
резерва «БАВР»
предназначен для
повышения
надежности
катодной защиты
подземных
металлических
сооружений
методом
"холодного"
резервирования
двух устройств
катодной защиты
(УКЗ) мощностью
до 9 кВт, а
также для защиты
УКЗ от повышения
и понижения
напряжения в
питающей сети
переменного тока
230 В.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
● К
блоку могут быть
подключены два
УКЗ (основное и
резервное)
любого типа с
выходными
параметрами:
- диапазон выходного напряжения - от 2 до 100 В;
- максимальный выходной ток - 90 А;
- максимальная мощность - не более 9 кВт.
● Через
блок
осуществляется
подача питания
на основное и
резервное УКЗ от
промышленной
двухфазной сети
230 В.
● Блок
коммутирует
выходной ток
работающего
(исправного) УКЗ
к нагрузке.
● Блок
автоматически
переключает
основное УКЗ на
резервное в
случае выхода из
строя основного
УКЗ (выходное
напряжение -
менее 2 В).
● Блок
отключает УКЗ от
промышленной
сети 230 В при
выходе
напряжения
питания за
пределы
(160-260) В и в
случае его
исправного
состояния
переключает его
на вторую сеть.
● Переключение
УКЗ с основного
на резервное и
переключение фаз
сети
производится по
формуле «любое
исправное УКЗ
автоматически
подключается к
любой исправной
фазе сети с
приоритетом –
основное УКЗ и
первая фаза
сети».
Напряжение с
неисправного УКЗ
снимается. В
случае выхода из
строя фаз сети
или обоих УКЗ
повторный запуск
блока возможен
только в ручном
режиме путем
переключения
автомата
включения
питания после
устранения
неисправности в
сети или замены
УКЗ.
● Подача
напряжения на
основное УКЗ
происходит с
задержкой 4сек,
переключение
основного УКЗ на
резервное – с
задержкой 12сек,
с резервного на
основной УКЗ – 6
сек.
● Все
параметры блока
(диапазон
выходных
напряжений,
минимальная
величина
выходного
напряжения УКЗ,
времена задержек
переключений и
пр.) задаются
программно и
могут изменяться
в каждом
конкретном
случае условий
эксплуатации
блока.
● Блок
выдерживает
повышение
напряжения в
сети до 300 В.
● Блок
переключает
электрод
сравнения с
основного УКЗ на
резервное и
обратно, в
зависимости от
того, какое УКЗ
в данное время
включено.
● Блок
осуществляет
вывод
вспомогательного
питания в 230 В
и максимальной
мощностью 100 Вт
от любой из
исправно
функционирующих
фаз сети.
● Максимальная
рассеиваемая
мощность - не
более 15 Вт.
● Масса
блока - не более
8 кг.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
● Место
размещения блока
- помещения с
нерегулируемыми
климатическими
условиями, где
колебания
температуры и
влажности
несущественно
отличаются от
колебаний на
открытом
воздухе, без
прямого
воздействия
солнечного
излучения,
атмосферных
осадков, ветра,
песка и пыли.
● Температура
окружающей среды
- от минус 45 °С
до +50 °С.
● Относительная
влажность
воздуха - до 95
% при
температуре +25
°С.
ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ
РАЗМЕРЫ
Габаритные
размеры блока —
390х332х100 мм.
РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
● БАВР
рекомендуется
устанавливать в
непосредственной
близости от
резервируемых
УКЗ.
● Входы
и выходы блока
необходимо
заземлять
системой
грозозащиты.
|
Сделать заказ и запросить дополнительную информацию по БАВР Вы можете
здесь.
