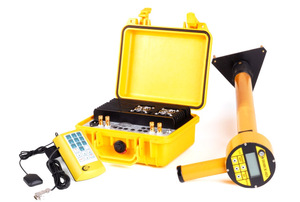

Комплект приборов Поиск 021

Комплект приборов «Поиск – 021».

     Комплект приборов «Поиск – 021» предназначен для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода. Принцип действия комплекта приборов  основан на измерении отношения уровней магнитных полей, порождаемых двумя встречными токами от генераторов, включенных на краях обследуемого участка трубопровода (метод запатентован). В отличии от традиционных способов магнитных измерений, реализуемых, как в импортной, так и в отечественной аппаратуре, данный способ позволяет на порядок повысить точность измерений затухания токов на участках трубопроводов с хорошей изоляцией, на новых, и глубоко заложенных трубопроводах (свыше 10 м). Таким образом можно избежать ложной, заниженной оценки состояния изоляции трубопроводов.  По величине затухания токов, с учетом диаметра трубопровода, определяется интегральная величина сопротивления изоляционного покрытия, отнесенная к квадратному метру поверхности трубопровода. По данной величине, на основании ВРД 39-1.10-026-2001, определяется состояние изоляционного покрытия. С высокой точностью локализуется место дефекта изоляции.

     В комплект входят:

         - локатор – 2 шт.;

         - генератор – 2 шт.;

         - пульт дистанционного управления;

         - электронный дальномер «Трасса».

     Состав комплекта может быть изменен по требованию заказчика.

Технические характеристики:

 - обнаружение трубопровода в радиусе 15 метров;

 - быстрый поиск трубопровода с точностью:

         ± 10 см для одной трубы;

         ± 25 см в местах скопления труб;

 - измерение глубины залегания трубопровода с точностью ±5% при глубине залегания до 5 метров;

 - измерение действующих значений токов, протекающих по трубопроводу, с частотами 10 Гц и 6,25 Гц с точностью ± 5%;

 - измерение степени затухания токов в трубопроводе с точностью 1%;

 - индикацию текущих и ранее сделанных измерений на встроенном жидкокристаллическом индикаторе;

 - ввод текстовых комментариев в процессе измерений;

 - хранение до 1900 результатов измерений в энергонезависимой памяти локатора;

 - вывод результатов измерений на ПЭВМ для дальнейшей их обработки;

 - питание локатора осуществляется от 4-х последовательно соединенных электрохимических элементов питания типоразмера АА;

         - гальванических с номинальным напряжением 1,5В;

         - аккумуляторных с номинальным напряжением 1,2В;

 - дистанционный пуск;

 - локатор имеет герметичный морозоустойчивый корпус (стеклопластик);

 - электронный дальномер «Трасса» позволяет измерять пройденное расстояние;

 - полученные данные передаются по последовательному интерфейсу в память локатора;

 - питание генератора осуществляется от сети переменного тока или аккумулятора 12,6В емкостью 7Ач;

 - вес приборов:

         - локатор – 2,3 кг;

         - генератор – 12 кг;

 - габаритные размеры:

         - локатор – 920х180х230 мм;

         - генератор – 200х270х400 мм.

 Условия эксплуатации:

 - температура окружающей среды – от минус 20°С до + 50°С;

 - относительная влажность – 98%.
