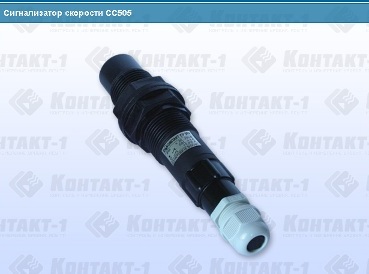

Сигнализатор скорости СС505 (счетчик ипульсов) предназначен для контроля частоты вращения (скорости) привода производственных механизмов и их аварийного отключения при снижении частоты вращения относительно установленного предельного значения, а также для контроля скорости линейного перемещения лент транспортеров, норий и других подобных механизмов – по частоте вращения натяжного или обводного барабана. |
Комплект поставки
1. Сигнализатор скорости CC505 – 1 шт.
2. Руководство по эксплуатации – 1 экз. Основные функции
|
автоматическая настройка на номинальную частоту следования управляющих импульсов; |
|
ввод в память сигнализатора скорости регулируемой уставки предельного снижения частоты следования управляющих импульсов от номинальной от 1 до 100%; |
|
срабатывание коммутационного элемента при снижении частоты следования управляющих импульсов от номинальной за предел, заданный уставкой; |
|
срабатывание коммутационного элемента при останове механизма; |
|
ввод в память сигнализатора скорости задержки времени начала контроля, необходимой для разгона привода механизма до номинальной скорости, от 1 до 120 с. |
Принцип действия
Сигнализатор скорости содержит в одном корпусе емкостный датчик перемещения управляющих элементов, программируемый частотный компаратор с заданным допуском, настраиваемый на определенную частоту срабатывания емкостного датчика, и выходное реле.
В качестве управляющих элементов могут использоваться спицы колес, шкивов, лопасти крыльчаток, выступы барабанов и т.п.
Сигнализатор контролирует частоту воздействия управляющих элементов и в случае ее снижения или прерывания относительно предельной частоты и изменяет коммутационное состояние выходного реле. По сигналу реле происходит отключение привода контролируемого механизма.
Предусмотрена возможность инвертирования состояния реле с помощью встроенного переключателя.
Двухцветный светодиодный индикатор отображает: воздействие управляющих элементов – зеленым цветом; снижение частоты вращения (скорости) ниже предельной – красным цветом.
На торце корпуса, закрытом кабельным вводом, находится монтажная зона (рисунок 1). Исполнения приборов
Сигнализатор скорости СС505 имеет различные исполнения по питанию и организации выходного сигнала:
|
Сигнализаторы скорости СС505.1 предназначены для питания от сети +24 В. Коммутационный элемент – открытый p-n-p коллектор. |
|
Сигнализаторы скорости СС505.2 предназначены для питания от сети +24 В. Коммутационный элемент – открытый n-p-n коллектор. |
|
Сигнализаторы скорости СС505.3 предназначены для питания от сети +24 В. Коммутационный элемент – твердотельное реле. |
|
Сигнализаторы скорости СС505.4 предназначены для питания от сети ~220 В, 50 Гц. Коммутационный элемент – твердотельное реле. |

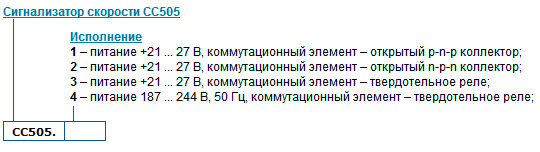

Структура условного обозначения
Достоинства
|
Предотвращение ложного отключения привода при пуске или кратковременном снижении скорости контролируемого механизма. |
|
Быстрое отключение привода при значительном снижении скорости. |
|
Не требуются дополнительные источники электропитания. |
|
Выходное реле надежно коммутирует электромагнитные пускатели 1-ой величины с катушкой 220 В, 50 Гц. |
|
Предусмотрена возможность инвертирования состояния реле с помощью встроенного переключателя. |
Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
|
CC505.1, CC505.2, CC505.3 |
+21 ... 27 В |
СC505.4 |
187 ... 242 В, 50 Гц |
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ:
|
5 В•А |
|
ДИАПАЗОН ЧАСТОТЫ ВОЗДЕЙСТВИЯ
|
1 ... 23 Гц |
|
РАССТОЯНИЕ ДАЛЬНОСТИ ДЕЙСТВИЯ
|
5 мм ... 20 мм |
|
ВЫХОДНОЙ СИГНАЛ:
|
СС505.1, СС505.2 |
|
вид |
открытый коллектор |
электрическая нагрузка, не более; |
|
на постоянном или переменном токе |
0,8 А, 24 В, 15 Вт |
СС505.3, СС505.4 |
|
вид |
твердотельное реле |
электрическая нагрузка, не более; |
|
на постоянном или переменном токе |
0,1 А, 250 В, 25 Вт |
ВЫДЕРЖКА ВРЕМЕНИ НА ПУСК И РАЗГОН ПРИВОДА
|
2 ... 120 с |
|
ВЫДЕРЖКА ВРЕМЕНИ НА ОТКЛЮЧЕНИЕ (ВКЛЮЧЕНИЕ) ВЫХОДНОГО РЕЛЕ
|
2 ... 100 с |
|
ПОЛОЖЕНИЕ В ПРОСТРАНСТВЕ
|
любое |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
|
температура окружающей среды |
-30 °С ... +50 °С |
относительная влажность |
до 95% (при 35 °С) |
вибрационные нагрузки |
5 ... 80 Гц, 1 g |
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
|
СС505 |
IP54 |
|
