Зонд прибора контроля влажности снабжен термопарой, обеспечивающей контроль температуры измеряемой среды.

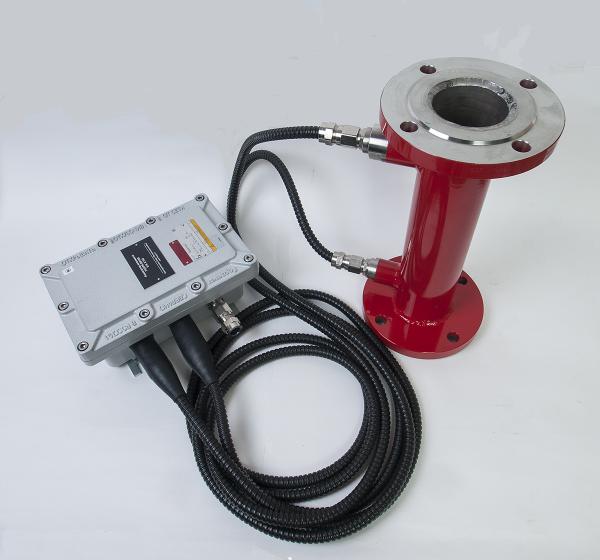

Длина секции трубы с плоскими фланцами – 400мм, с воротниковыми фланцами длина датчика увеличивается до 500...550мм. Влагомеры серии FIZEPR-SW10.20.х выпускаются в виде ряда модификаций с условным проходом:D_у50,D_у65,D_у80,D_у100иD_у125на рабочие давления до20МПа.

Датчики влагомеров жидких материалов имеют ряд преимуществ:

• не подвержены засорению благодаря практически свободному проходу;

• отличаются устойчивостью к действию абразивных материалов, стойкостью к механическим воздействиям, ударам;

• обладают высокой коррозионной стойкостью, обусловленной применением нержавеющей стали.

Прибор контроля влажности может комплектоваться электронным блоком как общепромышленного исполнения, так и выполненным во взрывозащищенном сертифицированном корпусе 1ExdIIBT5, IP66.

FIZEPR-SW100.20

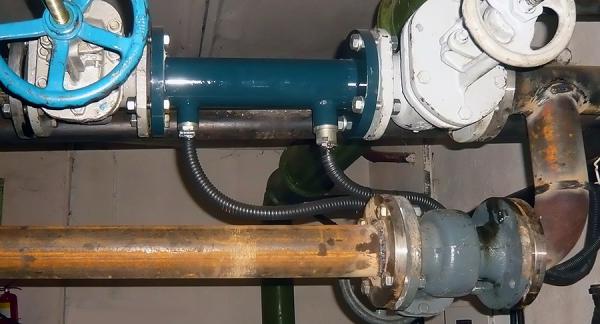

Влагомеры жидких материалов эксплуатируются в котельных в системах дозирования воды и диспергирования водомазутной эмульсии. Для управления клапанами, регулирующими подачу воды, в состав поставки может быть включен шкаф управления.

Влагомеры  FIZEPR-SW100.12  и  FIZEPR-SW100.21 предназначены для контроля в резервуарах и трубопроводах   нефти, мазута, шлама  в производстве цемента, водоугольного топлива (ВУТ) и т.п. Датчики содержат зонд, выполненный из набора пяти штырей – центрального и четырех экранных штырей, размещенных вокруг центрального.  Корпус зонда и штыри изготовлены из нерж. стали 12Х18Н10Т.  Диаметр штырей – 12мм, зазор между центральным и экранными штырями – 25мм.  Благодаря такой конструкции датчики  устойчивы к действию агрессивных сред и не подвержены  засорению.

FIZEPR-SW100.12

Отличаются варианты только способом установки и крепления.

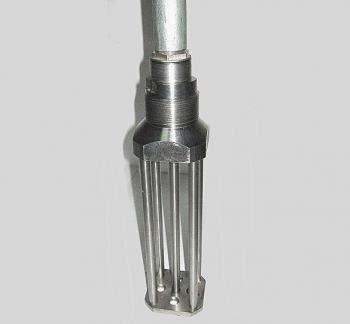

У влагомера FIZEPR-SW100.12 верхняя часть датчика выполнена в виде муфты с внутренней трубной резьбой 1" по ГОСТ 6357-81,  что позволяет закреплять датчик на трубе  диаметром 33мм.  Кабель, соединяющий датчик с электронным блоком,  пропускается сквозь указанную трубу, присоединяемую герметично. Такое крепление датчика  позволяет устанавливать влагомер на резервуарах, регулировать глубину его погружения в резервуар,   контролировать влажность  на разных уровнях.

FIZEPR-SW100.21

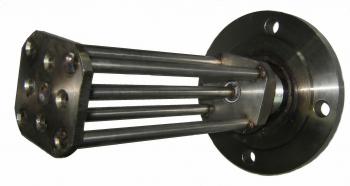

Конструкция    влагомера FIZEPR-SW100.21 обеспечивает измерения в потоке - в трубопроводах диаметром от 150мм (Dу150) и выше. Зонд датчика закреплен  на фланце  Dу100. Для установки датчика к трубопроводу должен быть приварен патрубок с соответствующим типом фланца.

FIZEPR-SW100.20

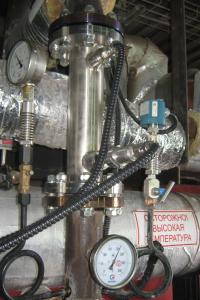

°С, например, для контроля параметров пароводяных смесей, измерения степени сухости пара. В таком датчике измерительная ячейка, содержащая полупроводниковые элементы, выполняется в отдельном корпусе, который размещается на удалении от корпуса датчика.

При использовании керамики и высокотемпературных сплавов диапазон температур измеряемый среды можно расширить до 800...1000°С. При этом точность измерения диэлектрической проницаемости среды останется практически  такой же, как и у влагомеров FIZEPR-SW100 общепромышленного исполнения на температуры до 145°С.

ИНТЕГРАЦИЯ В СИСТЕМЫ АСУТП

Влагомер жидких материалов содержит электронный блок с двумя интерфейсамиRS485 MODBUS RTUи4-20мА, что позволяет без дополнительных затрат включать прибор контроля влажности  в состав автоматических систем управления. По желанию заказчика в комплект  поставки влагомера может быть введен шкаф КИП с устройством управления, обеспечивающим регулировку технологического процесса, например, дозирование  воды при приготовлении водомазутной эмульсии в котельных на мазуте.

FIZEPR-SW100.20

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В этом разделе приведены технические характеристики типового исполнения влагомера жидких материалов FIZEPR-SW100.20.

№ п/п	Наименование параметра	Значение
1	Диапазон измерения влажности (отношение массы воды, содержащейся в смеси, к массе смеси)	0…100%
2	Абсолютная погрешность измерения влажности: в диапазоне влажности   0…0,5% в диапазоне влажности   0,5…3% в диапазоне влажности    3…7% в диапазоне влажности    7…10% в диапазоне влажности   10…20% в диапазоне влажности   20…40% в диапазоне влажности   40…100%	0,03% 0,1% 0,2% 0,3% 0,5% 1% 2,5%
3	Диапазон измерения диэлектрической проницаемости	1…100
4	Диапазон рабочих температур эксплуатации датчика вар. А - исполнение общепромышленное вар. Б - с расширенным диапазоном температур	-20…+120°С -20…+145°С
5	Измерительный диапазон калибровки датчика	5…80°С (см. примечание)
6	Диапазон рабочих температур эксплуатации электронного блока	-20…80°С
7	Период измерения	1сек
8	Выходной интерфейс цифровой токовый	RS485 Modbus RTU 4 – 20мА
9	Напряжение питания электронного блока: номинальное допустимое	24В 18...36В
10	Потребляемый ток, не более	200мА
11	Степень защиты оболочки электронного блока (взрывозащищенный вариант) от проникновения пыли и влаги	группа IP66 по ГОСТ 14254-96
12	Степень защиты оболочки датчика от проникновения пыли и влаги	группа IP67 по ГОСТ 14254-96
13	Длина кабеля связи между датчиком и электронным блоком	2…4м (уточняется при заказе)
14	Максимальная допустимая длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее	1000м
15	Максимальная допустимая длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации (измерителю-регулятору), не менее	100м

* Примечание: С помощью входящего в комплект поставки программного обеспечения по методике, изложенной в РЭ, пользователь может самостоятельно скорректировать калибровку измерителя, в том числе произвести калибровку и на температурах до 140°С.

КОМПЛЕКТАЦИЯ

Комплектация влагомера зависит от варианта исполнения. Ниже приведены примерыкомплектации двух вариантов влагомеров

ВАРИАНТ ИСПОЛНЕНИЯ А: ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ «FIZEPR-SW100» ВИГТ.415210.100-20.5 (DУ50, РУ2,5)

№ поз.	Наименование изделия	Кол-во
1	Электронный блок ВИГТ.415210.101-01 (во взрывозащищенном корпусе)	1 шт.
2	Датчик ВИГТ.415210.100-20.5 (Dу50)	1 шт.
3	Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ	1 шт.
4	Паспорт ВИГТ.415210.100ПС	1 шт.
5	Фланец плоский исп.1-50-25 ГОСТ12820-80 Ст.20	2 шт.
6	Диск с программным обеспечением	1 шт.

 ВАРИАНТ ИСПОЛНЕНИЯ Б: ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ «FIZEPR-SW100» ВИГТ.415210.100-20.7 (DУ80, РУ2,5)

№ поз.	Наименование изделия	Кол-во
1	Электронный блок ВИГТ.415210.101-01 (во взрывозащищенном корпусе)	1 шт.
2	Датчик ВИГТ.415210.100-20.7 (Dу80)	1 шт.
3	Техническое описание и руководство по эксплуатации ВИГТ.415210.100РЭ	1 шт.
4	Паспорт ВИГТ.415210.100ПС	1 шт.
5	Фланец плоский исп.1-80-25 ГОСТ12820-80 Ст.20	2 шт.
6	Диск с программным обеспечением	1 шт.
