ВЛАГОМЕРЫ ЗЕРНА FIZEPR-SW100
Влагомер FIZEPR-SW100 является единственным в мире не радиоизотопным влагомером, обеспечивающим измерение влажности материалов с крупными фракциями (щебень, гравий, руда и т.п.).
Влагомеры FIZEPR-SW100.30.2 предназначены для измерения доли воды, содержащейся в продукции сельского хозяйства, находящихся в бункерах, дозаторах или на конвейерах.Контролируемые продукты: комбикорм, зерно, мука, крупы, семена и другие продукты сельского хозяйства.
Приборы сертифицированы: в Государственном реестре средств измерений анализаторам присвоен регистрационный номер 58390-14.
Принцип работы влагомера основан на зондировании продукции радиоволнами метрового диапазона. Выбор диапазона обусловлен тем, что длина волны должна на порядок и более превышать размеры зерен продукции, иначе зондирующий сигнал будет ослабляться и рассеиваться на неоднородностях. В отличие от сверхвысокочастотных влагомеров, в которых длина волны составляет сантиметры, данный прибор может быть использован на зерне, семенах, комбикорме и т.д. По своим характеристикам влагомер FIZEPR-SW100 не имеет аналогов.

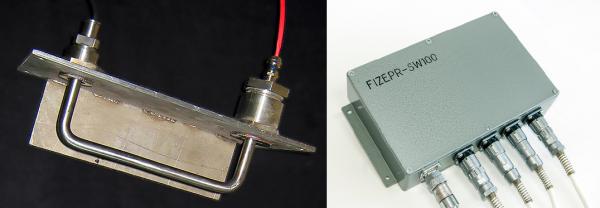

FIZEPR-SW100.10.2 Прибор состоит из электронного блока и датчика. Датчик влагомера содержит зонд,
выполненный в виде прутка нержавеющей стали 12Х18Н10Т диаметром от 14 до 30 мм.
Такое решение обуславливает исключительную прочность и долговечность датчика,
стойкость к механическим нагрузкам, ударам, к истиранию абразивными материалами. Влагомеры серии FIZEPR-SW100.30.2 выпускаются как в общепромышленном исполнении,
так и во взрывозащищенном. Электронный блок влагомера
взрывозащищённого исполнения имеет маркировку 1Exd[ia]IIBT5, датчик
-0ExiaIIBT5.
Датчик относится к особо взрывобезопасному электрооборудованию и может
устанавливаться во взрывоопасных зонах любой категории. Серийные датчики влагомера сыпучих материалов поставляются в нескольких
вариантах исполнения, различающихся видом зонда:

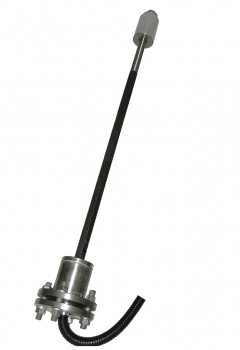

FIZEPR-SW100.10.6
( -SW100.10.2) FIZEPR-SW100.10.4

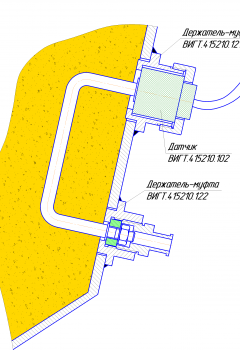

( -SW100.10.41) FIZEPR-SW100.10.4 1. Зонд датчика выполнен в виде П-образной скобы, которая крепится на стенке

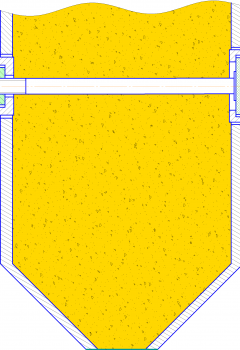

бункера с помощью муфт. 2. Зонд датчика выполнен в
виде прямого стержня, концы которого через специальные муфты фиксируются на
противоположных стенках бункера. Датчик обеспечивает контроль
большего объема материала и дает точную оценку влажности при неоднородном
распределении влаги в сельскохозяйственной продукции. FIZEPR-SW100.10.2 FIZEPR-SW100.10.2 Оба варианта датчиков применяются как в бункерах, так и на конвейерах. Датчик с П-образным зондом устанавливается над лентой конвейера так, как
показано на фотографии и видеоролике (приведены выше). Поток
сельскохозяйственной продукции ограничивается по бокам направляющими пластинами,
а сверху - щитом, это стабилизирует плотность продукции в измеряемой области,

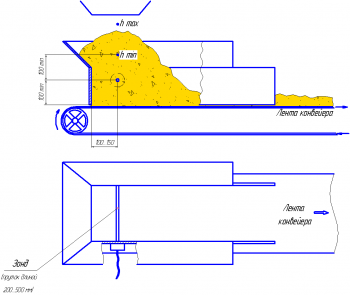

точность измерения заметно улучшается. Если сыпучий продукт загружается на ленту конвейера сверху, то в месте загрузки

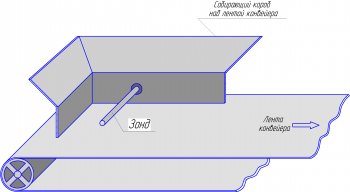

над лентой монтируется собирающий короб с прямым зондом. Зонд крепится в муфтах
на стенках короба так, как показано на рисунках ниже.
FIZEPR-SW100.10.41 FIZEPR-SW100.10.41 Измеряемая сельскохозяйственная продукция должна полностью закрывать зонд,
причем толщина слоя продукции над зондом должна быть не менее 10 см. Требуемую
высоту горки засыпаемого материала можно обеспечить регулировкой скорости
конвейера, а также установкой на выходе из короба дополнительной заслонки,
частично перекрывающей поток. Так как зонд выполнен в виде резьбовой шпильки и
его длину можно менять в больших пределах (от 20см до 50-100см), то уровень
продукции можно также регулировать подбором ширины короба. Контролировать влажность сельскохозяйственной продукции можно также и в

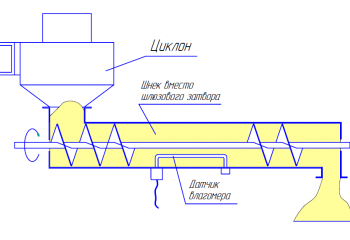

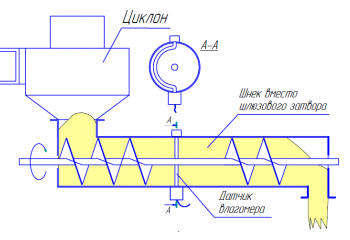

шнеке. Зонд влагомера, установленный в шнеке так, как показано на рисунках ниже,
всегда будет находиться в области продукции со стабильной плотностью. Датчик
FIZEPR-SW100.10.6 в шнеке с разрывом витков Датчик
FIZEPR-SW100.10.43 в шнеке с разрывом витков Влагомер сельскохозяйственной продукции FIZEPR-SW100.30.2 является радиоволновым
прибором метрового диапазона. Такой выбор диапазона длин волн позволяет
использовать прибор для измерения влажности неоднородной продукции с крупными
(до 5 см и более) фрагментами. Например, FIZEPR-SW100.30.2 может использоваться
как влагомер зерна, влагомер комбикорма, влагомер семян, влагомер круп. В отличие от других влагомеров FIZEPR-SW100.30.2 обеспечивает высокую точность
измерений, усредняя результаты измерения по всему объему контролируемой
сельскохозяйственной продукции. Конструкция датчика герметична и характеризуется высокой надёжностью и
устойчивостью к механическим воздействиям. Применение нержавеющей стали обеспечивает коррозионную стойкость и
возможность установки зонда в сушильные агрегаты с температурами выше 200 °С. Гарантийный срок эксплуатации влагомеров серии FIZEPR-SW100.30.2
– 24 месяца. Зондовые влагомеры FIZEPR-SW100.30.2 могут устанавливаться на

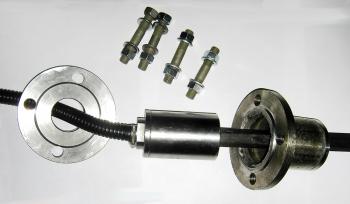

стенках в бункерах, на лотках и над лентами транспортеров. Зонд закрепляется в
стальных втулках-держателях, которые привариваются к стенке бункера, лотка или к
стальному щиту. Зонд можно легко устанавливать и снимать через отверстия в
держателях, что необходимо для проведения планового ремонта на
предприятиях.
FIZEPR-SW100.10.4 Диапазон возможных размеров зонда составляет от 20 см до 1,2 м. Протяженный зонд
обеспечивает усреднение результатов измерения по всему объему и различия во
влажности отдельных локальных участков не приводят к ошибкам в определении
влажности продукции сельского хозяйства.
FIZEPR-SW100.10.4 FIZEPR-SW100.10.4 FIZEPR-SW100.10.4 Применение влагомеров в сушильных установках позволяет автоматизировать процесс
сушки зерна, семян и т.д. и обеспечить стабильное значение влажности просушенной
сельскохозяйственной продукции. Влагомер не содержит радиоактивных материалов, что делает его использование
безопасным и освобождает заказчика от необходимости обеспечения радиационной
безопасности и затрат на утилизацию радиоизотопных приборов. Отпадает
необходимость в получении лицензии для обращения с приборами и установками,
генерирующими ионизирующее излучение. Ниже приведены основные технические характеристики измерителя влажности зерна,
комбикорма, муки, семян и другой сельскохозяйственной продукции
FIZEPR-SW100.30.2. Измеритель влажности FIZEPR-SW100.30.2 поставляется в следующей комплектации
КОМПЛЕКТАЦИЯ
№ п/п
Наименование параметра
Значение
1
Диапазон измерения влажности
(отношение массы воды,
содержащейся в с/х продукции, к
массе продукции)
0…100%
2
Абсолютная погрешность измерения
влажности:
0,3%
0,4%
0,5%
1%
2,5%
5%
3
Диапазон измерения
диэлектрической проницаемости
1…100
4
Диапазон рабочих температур
эксплуатации датчика
-20…145°С
5
Измерительный диапазон
калибровки датчика
5…80°С
6
Диапазон рабочих температур
эксплуатации электронного блока
-20…80°С
7
Период измерения
1сек
8
Выходной интерфейс
RS485 Modbus RTU
4 – 20мА
9
Напряжение питания электронного
блока:
24В
18...36В
10
Потребляемый ток, не более
200мА
11
Степень защиты оболочки
электронного блока от
проникновения пыли и влаги
группа IP54
по ГОСТ 14254-96
12
Степень защиты оболочки датчика
от проникновения пыли и влаги
группа IP65
по ГОСТ 14254-96
13
Длина кабеля связи между
датчиком и электронным блоком
2…4м
(уточняется при заказе)
14
Максимальная допустимая длина
кабеля передачи цифрового
сигнала RS485 от электронного
блока к внешнему устройству
управления (контроллеру,
компьютеру), не менее
1000м
15
Максимальная допустимая длина
кабеля передачи аналогового
сигнала 4-20мА от электронного
блока к внешнему устройству
индикации
(измерителю-регулятору), не
менее
100м
№ поз.
Наименование изделия
Кол-во
1
Электронный блок ВИГТ.415210.101
1 шт.
2
Датчик ВИГТ.415210.102 (в сборе)
1 шт.
3
Щит ВИГТ.415210.128 (с
держателями-муфтами
ВИГТ.415210.121 и
ВИГТ.415210.122)
4
Техническое описание и
руководство по эксплуатации
ВИГТ.415210.100РЭ
1 шт.
5
Паспорт ВИГТ.415210.100ПС
1 шт.
6
Диск с программным обеспечением
1 шт.
