Режим безразборной проверки устройств РПН (метод DRM)

Измерения в режиме миллиомметра и в режиме безразборной проверки взаимно дополняют друг друга, и дают более полную картину состояния трансформатора. Кроме того, сочетание этих режимов, а также другие характеристики позволяют МИКО-8 опережать своих аналогов (см. сравнение).

Режим "Безразборной проверки устройств РПН" позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод. По результатам измерений строится график изменения силы тока в моменты переключения контактов и на их его основании определяется время переключения и общее техническое состояние проверяемого устройства.

Анализ полученных графиков позволяет не только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.

• экспресс-диагностика состояния устройств РПН трансформатора при любых погодных условиях;
• построение оценочной диаграммы работы контакторов, не вскрывая бак РПН;
• анализ графиков измеряемого объекта непосредственно на приборе;
• определение места проблемы РПН: например, обнаружение обрыва токоограничивающих резисторов, плохого контакта избирателя и другое.

Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА – 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.

С помощью миллиомметра МИКО-8 можно провести и разборную диагностику устройства РПН трансформатора.

Осциллограмма работы контактора в безразборном режиме - DRM-тест (экран прибора)

Осциллограмма работы контактора в безразборном режиме - DRM-тест (ПО для ПК)

Осциллограмма работы контактора в разборном режиме (экран прибора)

Осциллограмма работы контактора в разборном режиме (ПО для ПК)

Автоматическая обработка результатов измерений

Миллиомметр МИКО-8 включает в себя все преимущества сервисного функционала МИКО-7 с расширенным программным обеспечением (см. сравнение):

• Автоматическое выбор диапазона измерений и определение необходимого измерительного тока;
• Автоматическая компенсация термо-ЭДС во внешней цепи измерения сопротивления;
• Автоматическое измерение индуктивной нагрузки. Прибор автоматически определяет момент установления сопротивления и останавливает измерение;
• Автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;
• Автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;
• Автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);
• Автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений;
• Автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре;
• Автоматическая остановка измерений.

Пройдите он-лайн тест-драйв прибора, благодаря реализованной на сайте milliommetr.ru демонстрации работы основных функций и режимов.

Высокая степень защищенности и соответствие требованиям безопасности

• от превышения измерительного тока;
• от переполюсовки концов кабеля аккумуляторной батареи;
• от э.д.с. самоиндукции.

При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва – электрическая дуга.

В МИКО-8 реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

• набор необходимых защит от перегрева измерительного блока;
• контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

Регулирование мощности выходного сигнала (0,3; 1; 5; 20; 62)

В диапазоне 0,3 ÷ 70 Вт (0,3; 1; 5; 20; 62) для исключения завышенного сопротивления маломощных обмоток электродвигателей, электромагнитов и др.

Питание от сети и внешней аккумуляторной батареи

Прибор имеет возможность питания от сети (≃ 110÷220, 330В) и внешнего аккумулятора, например, автомобильного 12В, что обеспечивает мобильность и удобство эксплуатации.

Для питания прибора от автомобильного аккумулятора необходим специальный кабель, который поставляется по заказу.

Наглядный и функциональный вывод результатов измерений

Результаты измерений и вычислений индицируются на крупном цветном графическом дисплее.

Результат измеренного электрического сопротивления

Результаты измерения электрического сопротивления трехфазной обмотки

Архив измеренных данных

Осциллограмма контактора - режим безразборной проверки устройства РПН

Архив измерений в приборе и связь с компьютером через USB

Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора, а также для выполнения различных вычислений.

Связь с персональным компьютером через USB позволяет:

• Управлять прибором с помощью ПК;
• Систематизировать и сохранять результаты на компьютере;
• Формировать отчеты измерений.

Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.

Анализ результатов осциллографирования с помощью ПО для ПК

Осциллографирование исправного контактора устройства РПН типа РС-4

Измерительные кабели с эргономичной конструкцией

Разной длины и с разной величиной захвата зажимов типа "крокодил", позволяют проводить измерения, как с земли, так и с крышки трансформаторов всех классов напряжений.

Кабель измерительный СКБ032.18.00.000 (по заказу)

Кабель измерительный СКБ032.12.00.000 (по заказу)

Кабель измерительный СКБ032.19.00.000 (по заказу)

Кабель измерительный с быстродействующей струбциной (по заказу)

Характеристики	Значение
Диапазон измерений сопротивления, Ом	10мкОм ÷ 10кОм
Пределы допускаемой основной погрешности измерений сопротивления, не более	±(0,1%+0,5мкОм)
Сила измерительного тока, А	0,015 ÷ 10
Относительный дрейф силы измерительного тока, %/с	±0,002
Задаваемые пределы выходной мощности, Вт	0,3; 1; 5; 20; 62
Напряжение питания от внешнего аккумулятора, В	11 ÷ 14
Максимальная потребляемая мощность, Вт	120
Тип канала передачи данных	USB
Степень защиты прибора в рабочем положении	IP20
Степень защиты прибора в транспортном положении	IP64
Температурный диапазон эксплуатации,ºС	-20 ÷ +40
Масса измерительного блока не более, кг	3,2
Габаритные размеры, мм	270х250х130
Гарантия на прибор	36 месяцев с даты отгрузки
Межкалибровочный период, год	3
Межповерочный период, год	3

Стандартная комплектация

Фото	Наименование, Индекс	Применение

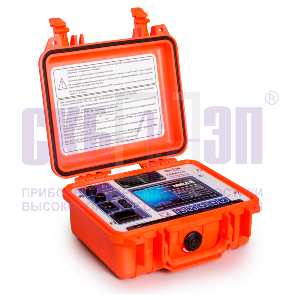

	Измерительный блок МИКО-8 СКБ032.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
	Кабели измерительные  по заказу	Для удобства пользователя измерительные кабели не включены в стандартную комплектацию. Каждый может выбрать необходимый кабель под свои нужды.  Выберите не менее одного измерительного кабеля (см. ниже "дополнительная комплектация по заказу).
	Кабель сетевой СКБ031.23.00.000	Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +120°С. Резиновая изоляция. Длина 2 м.
	Провод заземления СКБ010.01.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
	Эквивалент нулевого сопротивления СКБ023.15.00.000	Проверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
	Шунт 75ШСМ М3, 75-0,5	Проверка работоспособности. Величина 1 мОм ± 0,5%.
	Предохранитель ВП2Б-1В-2А (2 шт.)	Для защиты источника питания.
	Кабель USB 2.0 A-B	Для подключения прибора к компьютеру и управлению им от ПК. Длина 1,8м.
	Сумка для комплекта крепежных изделий СКБ126.06.02.000

Сделать заказ и запросить дополнительную информацию по МИКО-8 Вы можете здесь.
