Прибор для испытания выключателей при пониженном напряжении в сложных циклах и простых операциях ПУВ-регулятор

Прибор для испытаний выключателей с приводом постоянного тока при пониженном напряжении

Ориентировочное поступление на склад - март 2017 года. Принимаем заявки на приобретение.

ПУВ-регулятор предназначен для управления приводами постоянного тока при проведении ремонтных работ и проверке технического состояния всех типов высоковольтных выключателей, проверки выключателей при пониженном напряжении, контроля отделителей и короткозамыкателей. ПУВ-регулятор позволяет проводить:

• проверку работоспособности в сложных циклах;
• испытания при пониженном напряжении с определением величины минимального напряжения срабатывания и с определением времени включения / отключения полюса коммутационных аппаратов;
• испытания многократными опробованиями;
• ресурсные испытания при разработке и производстве коммутационных аппаратов;
• управление приводом при осциллографировании характеристик;
• измерение времени включения/отключения полюса коммутационного аппарата в простых операциях "вкл" и "откл", а также в операциях с регулировкой выходного напряжения "вкл/рег." и "откл/рег."

Первые три вида испытаний являются обязательными при вводе в эксплуатацию нового или отремонтированного оборудования. Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" в цикле ВО без выдержки времени должны проверяться все виды коммутационных аппаратов: масляные, воздушные, элегазовые, вакуумные выключатели, отделители и короткозамыкатели, а в циклах ОВ и ОВО – все виды выключателей, предназначенных для работы в режиме АПВ, кроме вакуумных.

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Выходной ток до 35А

ПУВ-регулятор позволяет автоматизировать испытания благодаря возможности задания серии из 999 сложных циклов или операций с регулируемым временем между ними. Данным прибором можно проверять все выключатели с приводом постоянного тока и током нагрузки до 35А.

При контроле выключателей ПУВ-регулятор подключается к электромагниту отключения и контактору включения, при контроле отделителей ПУВ-регулятор подключается к обмотке специального блокировочного реле, которое управляет отделителем или к обмотке электромагнита привода отделителя, при контроле короткозамыкателей прибор подключается к встроенному электромагниту привода.

Проверка работоспособности в простых операциях

Задание простых операций:

• операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
• операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя;

Определение минимального напряжения срабатывания в простых операциях:

• операция: "Включения/ плавно" - путем плавного увеличения напряжения на электромагнитах привода;
• операция: "Отключения/ плавно" - путем плавного увеличения напряжения на электромагнитах привода;
• операция: "Включения/ рег." - ручная проверка;
• операция: "Отключения/ рег." - ручная проверка.

Определение минимального напряжения срабатывания возможно как в ручном режиме путем задания различных значений выходного напряжения прибора ПУВ-регулятор с последующим пуском, так и автоматически по запрограммированному алгоритму. При этом в обоих случаях напряжение с выхода подается на электромагниты скачком согласно общепринятой методике.

Проверка работоспособности в сложных циклах

Задание сложных циклов:

• цикл "В-Тзо-О" - последовательное выполнение выключателем операций включения-отключения;
• цикл "О-Тп-В" - последовательное выполнение выключателем операций отключения - включения;
• цикл "О-Тп-В-Тзо-О" - последовательное выполнение выключателем операций отключения, включения и повторного отключения;
• цикл "Автоопределение операции" - режим, при котором операция В или О устанавливается автоматически по состоянию контактов высоковольтного коммутационного аппарата, используется при ресурсных испытаниях;

Определение минимального напряжения срабатывания в сложных циклах:

• цикл "В-Тзо-О/ рег." - ручная проверка;
• цикл "О-Тп-В/ рег." - ручная проверка;
• цикл "О-Тп-В-Тзо-О/ рег." - ручная проверка;
• цикл «Автоопределение срабатывания» – режим определения минимального напряжения срабатывания привода коммутационного аппарата путем постепенного снижения напряжения ступенями по 5 В, начиная с нормированного минимального рабочего напряжения до отказа в работе коммутационного аппарата в операциях включения и отключения (автоматическая проверка).

Определение минимального напряжения срабатывания возможно как в ручном режиме путем задания различных значений выходного напряжения прибора ПУВ-регулятор с последующим пуском, так и автоматически по запрограммированному алгоритму. При этом в обоих случаях напряжение с выхода подается на электромагниты скачком согласно общепринятой методике.

Синхронизация работы с другими приборами производства "СКБ ЭП"

ПУВ-регулятор рекомендован к совместному применению с приборами контроля высоковольтных выключателей ПКВ/М6Н (в стандартной и облегченной комплектации), ПКВ/М7, ПКВ/У3.0 и ПКВ/У3.1 (все методы контроля приборы выполняют самостоятельно) для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

В приборе контроля высоковольтных выключателей ПКВ/М6Н в стандартной и облегченной комплектации отсутствует встроенный пульт управления приводом, поэтому ПУВ-регулятор рекомендован к совместному применению для задания сложных и простых циклов, а также для испытаний при пониженном напряжении.

Коммутирующие устройства приборов ПКВ/М7, ПКВ/У3.0 и ПКВ/У3.1 дают возможность задавать как простые операции, так и сложные циклы на токах электромагнитов до 10А и 35А, соответственно, если тока недостаточно и необходимо проведение испытаний при пониженном напряжении, то можно использовать ПУВ-регулятор при проверке временных и скоростных характеристик выключателей в простых и сложных циклах.

Дополнительная функция ПУВ-регулятора

Для работы с другими приборами (осциллографами, вибрографами, сиренами) в ПУВ-регуляторе предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.

В приборе предусмотрена возможность заблаговременного (от 0 до 999 сек.) включения любого внешнего устройства, например, для подачи звукового (светового) сигнала.

Высокий уровень безопасности при эксплуатации

Высокий уровень безопасности обеспечивается быстродействующей транзисторной защитой и встроенным автоматическим выключателем при повышении тока нагрузки либо при коротком замыкании, а также блокировкой запуска цикла при температуре силовых элементов прибора боле +75˚С.

Проведение измерений в несколько шагов

Прибор ПУВ-регулятор подключается к катушкам электромагнитов или контакторов привода высоковольтного выключателя и к сети оперативного напряжения и коммутирует напряжение сети, пониженное до заданного уровня, на выходы в соответствии с выбранным циклом.

Информация о выбранном цикле, его настройках, значение входного, выходного и минимального напряжения срабатывания выводятся на жидкокристаллический индикатор.

Изменение цикла, установка длительностей операций, задание требуемого выходного напряжения производятся с помощью кнопок.  Настройки сохраняются в энергонезависимой памяти.

Эксплуатации в любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПУВ-регулятор гарантированно работает при температуре от -20 до +45 °С.

Характеристики	Значение
Максимальный рабочий ток (амплитудное значение), А	35
Максимальная коммутируемая прибором мощность, кВт	11,5
Порог срабатывания защиты от токов короткого замыкания (по постоянному току), А	60 ÷ 70
Запрограммированные операции и циклы	"ОТКЛ", "ВКЛ", "О-Тп-В, В-Тзо-О", "О-Тп-В-Тзо-О", "Циклы/РЕГ", "Циклы/плавно", "Автоопределение срабатывания/операции"
Точность поддержания среднего значения выходного напряжения, В	±1
Предел относительной погрешности измерения входного напряжения не более, %	0,5
Потребляемая мощность источника питания, Вт, не более	40
Степень защиты прибора	IP20
Температурный диапазон эксплуатации,ºС	–20 ÷ +45
Масса блока не более, кг	5,8
Габаритные размеры блока, мм	156х270х140
Гарантия на прибор	13 месяцев с даты отгрузки

Стандартная комплектация

Фото	Наименование, Индекс	Применение

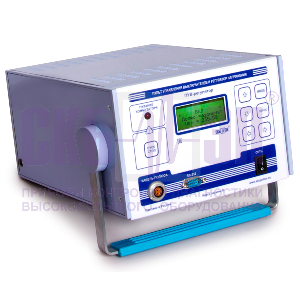

	Измерительный блок ПУВ-регулятор СКБ027.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
	Кабель полюсов с соединителем. Полюс A, B, C СКБ027.29.00.000 СКБ010.05.00.000/-01/-02	Для подключения к полюсу высоковольтного выключателя. Оканчивается наконечниками «Крокодил». Зев ø 30мм. Изоляция – силикон. Длина 11м.
	Кабель входного напряжения коммутатора СКБ022.06.00.000	Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м.
	Кабель местного пуска СКБ022.07.00.000	Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками "крокодил". Длина 2,5м.
	Провод заземления СКБ022.08.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
	Наконечники под винт М5 (4 шт.) СКБ021.26.00.003	Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.
	Предохранители ВП2Б-1В-2А (2 шт.)	Для защиты источника питания.
	Сумка для переноски прибора СКБ127.01.00.000	Для удобной переноски кабелей и прибора.

Сделать заказ и запросить дополнительную информацию по ПУВ-регулятор Вы можете здесь.
