Виброметр ВМ-01
Назначение
Оперативный контроль вибрационного состояния промышленного оборудования, вибродиагностические измерения и балансировка роторов в собственных опорах.
Обеспечивается измерение виброперемещения, виброскорости и виброускорения в фикcированных и перестраиваемых диапазонах частот, фазовых углов, частоты вращения и проведение оперативного спектрального анализа.

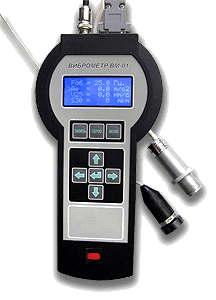

Устройство и принцип работы- Виброметр ВМ-01 изготовлен в виде малогабаритного переносного измерительного прибора.
- Комплект измерительных датчиков включает в свой состав однокомпонентный ICP вибропреобразователь и датчик частоты вращения (тахометрический датчик). Имеется автономное аккумуляторное питание и сетевой адаптер.
- Регистрация измерительных сигналов производится в виде временных последовательностей виброускорения. Для расчета параметров вибрации перемещения, скорости и ускорения используются методы цифровой обработки данных и спектрального анализа временных последовательностей.
Измерение частоты вращения ротора и фазовых углов производится бесконтактным датчиком частоты вращения (оптико-электронным, вихретоковым или магнитным). Имеется функция определения частоты вращения ротора по сигналу вибропреобразователя без установки датчика частоты вращения.
Прибор обеспечивает измерение среднеквадратических уровней виброперемещения, виброскорости и виброускорения, гармонических составляющих спектра вибрации, частоты вращения, фазового угла, эксцесса, пик-фактора. Диапазон частот измерения параметров вибрации конфигурируется пользователем.
Функции расчета эксцесса и пик-фактора используются для диагностики подшипников качения и скольжения, а также диагностирования нестабильности механических колебаний.
Для визуального контроля механических колебаний и фазовых углов прибор комплектуется светодиодным стробоскопом.
Допускается подключение измерительных датчиков кабелями-удлинителями длиной до 100 м.
| Основные характеристики | |
|---|---|
| Число каналов измерения вибросигналов | 1 |
| Диапазон измерения частоты вращения ротора, Гц | 0,4 - 4000 |
| Частотный диапазон (настраивается пользователем), Гц | 4 - 1520 |
| Диапазон измерения уровней, | |
|
- виброускорения, м/с2 |
0,1 - 50 |
|
- виброскорости, мм/с |
0,1 - 99 |
|
- виброперемещения, мкм |
2 - 5000 |
| Погрешность измерения % | 5 |
| Время непрерывной работы от аккумуляторов, ч | не менее 4,0 |
| Вес, кг | 0,6 |
Основные области применения прибора.
- Контроль вибрационного состояния промышленного оборудования с оборотными частотами от 5 Гц и выше по параметрам виброперемещения, виброскорости и виброускорения.
- Измерение фазовых углов, частоты вращения и параметров вибрации при балансировке роторов.
- Оперативный спектральный анализ параметров вибрации, расчет эксцесса и пик-фактора.
- Визуальный стробоскопический контроль механических колебаний и измерение фазовых углов.
Условия поставки:
Срок поставки - 1 - 2 мес.
Срок гарантийного обслуживания - 12 мес.
