Датчики температуры и вибрации
Узлы управления ЭПУУ-7, ЭПУУ-8СВК
Система виброконтроля и диагностики СВК
Внешний вид главного окна системы мониторинга
Основное окно программного модуля
базы данных
Временные сигналы двух вибродатчиков (желт. и красн.) и датчика частоты вращения (зел.)
Спектры виброускорения
от двух вибродатчиков

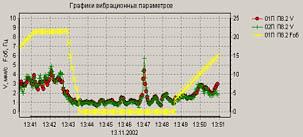

Локальные тренды
состояния оборудования
Форма ввода данных о нормах
для оценивания состояния механизма
СВК предназначена для непрерывного контроля рабочего состояния подшипниковых узлов вращающегося оборудования на основе автоматизированного получения информации, передачи, хранения, обработки и выдачи (представления) в виде, удобном для восприятия оператором с целью получения вибрационных характеристик и параметров, необходимых для всестороннего анализа и оценки состояния оборудования. СВК может быть использована для виброконтроля любых объектов, имеющих необходимость контроля состояния как вибрационных, так и любых других эксплуатационных, технологических параметров и характеристик.
Состав системы:Аппаратные средства:
- - комплект первичных преобразователей;
- - комплект дифференциальных усилителей заряда;
- - комплект модулей сбора-передачи данных (МСПД);
- - управляющий компьютер;
- - комплект линий соединений (кабелей, разъемов), защитной, крепежной и монтажной арматуры;
- ПС СВК - программные средства, обеспечивающие функционирование СВК. Включают в свой состав систему сбора данных, систему мониторинга, систему анализа и отображения данных, систему коммуникационной связи.
- - временные сигналы виброускорения в точках установки датчиков в виде массивов временных данных;
- - временные сигналы датчика оборотов в виде массивов временных данных;
- - сигналы других датчиков.
Основные функции программных модулей
системы мониторинга:
- настройка конфигурации аппаратных средств СВК;
- настройка и конфигурирование программных средств СВК;
| Технические характеристики | |
|---|---|
| Количество точек контроля | до 400 |
| Общее количество каналов измерения вибрации | до 200 |
|
Измеряемые параметры: - виброускорение, мм/с2 - СКЗ виброскорости, мм/с - виброперемещение, мкм (мм) - частота вращения вала - другие параметры |
|
|
Диапазон измерения амплитуд виброускорений, м/с2 |
0,01...100 |
| Рабочий диапазон частот контроля СКЗ виброскорости, Гц | 10...1000 |
| Предел допускаемого значения основной относительной погрешности измерения СКЗ виброскорости (Vскз), % | <10 |
| Рабочий диапазон частот измерения и регистрации спектральных характеристик, Гц | 2...10000 |
| Скорость измерения и регистрации, кан/с | <1 |
| Средства отображения информации | видеографика |
| Количество уставок контроля для каждого параметра | 2 |
| Глубина регулировок уставок, % | 0...100 |
При обработке данных рассчитываются следующие вибрационные параметры:
- пик-фактор временного сигнала виброускорения;
- среднеквадратические значения виброскорости, виброускорения, двойная амплитуда виброперемещения;
- 32 гармонические составляющие на характерных частотах с произвольным коэффициентом кратности по отношению к оборотной частоте для виброускорения, виброскорости и виброперемещения;
- 4 спектральные составляющие на фиксированных частотах, инвариантных по отношению к оборотной частоте для виброускорения, виброскорости и виброперемещения;
- фазовые углы на оборотной частоте для скорости (расчет фазового угла для виброускорения и виброперемещения производится за счет введения соответствующей поправки в 90 град).
- значения кратностей и значения абсолютных частот для расчета спектральных составляющих задаются индивидуально для каждого отдельного механизма;
- оборотная составляющая является одной из кратностей;
- пределы для оценки состояния устанавливаются индивидуально для каждой из точек измерения; параметры регистрации (число точек, частоты фильтрации, частоты регистрации) задаются в целом для каждого отдельного МСПД, соответственно, для подгруппы механизмов.
Перечисленные данные для каждой из точек заносятся в базу данных для хранения.
Временные данные в виде двоичных файлов по всей системе в целом для одного измерения накапливаются для автономного использования.
Интерфейс программного модуля системы мониторинга организуется по типовому образцу, включающему следующие элементы:- статус строка в наименовании окна;
- система меню в верхней части окна;
- система горячих кнопок ниже меню;
- мнемосхема оборудования с точками контроля вибрационных параметров;
- окно сообщений о событиях на контролируемых механизмах (отказ блоков, превышение уровней, скачки вибрации);
- окно с данными по критической точке (точка с максимальным превышением допустимого предела) и светофор общего состояния оборудования по критической точке;
- столбчатые диаграммы по среднеквадратическим уровням вибрации (ускорение-скорость-перемещение) в точках контроля или оборотной частоте;
- локальные тренды в отдельном окне (окнах) для произвольных агрегатов и произвольных параметров;
- локальные окна с детальной мнемосхемой агрегатов и численными значениями уровней вибрации.
