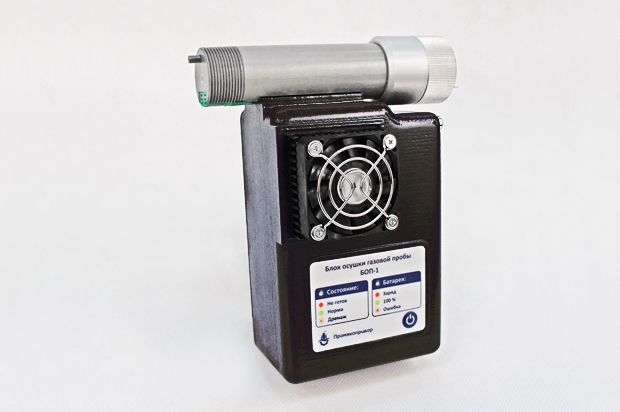

Блок осушки газовой пробы БОП-1

Назначение и область применения

Блок осушки газовой пробы БОП-1 предназначен для осушения газовоздушной пробы при работе в комплекте с переносными газоанализаторами.

Блок рекомендуется использовать в случаях высокого влагосодержания анализируемой пробы, а также для предотвращения замерзания влаги в ручке пробоотборного зонда или пробоотборном шланге и обеспечения бесперебойной работы газоанализаторов при отрицательных температурах окружающей среды.

БОП-1 предназначен для использования в комплекте с газоанализаторами моделей «Полар» и «Полар Универсал», а также с газоанализаторами типов «Монолит», «Эксперт», ДАГ-16, ДАГ-500, ДАГ-510 и др.

Конструкция и принцип действия

Блок осушки БОП-1 представляет собой автономное переносное устройство с электропитанием от встроенной аккумуляторной батареи. Время работы блока составляет около 2-3 часов.

Блок монтируется между штатными ручкой и трубкой пробоотборного зонда газоанализатора, при этом никаких дополнительных приспособлений не требуется, для присоединения элементов используются имеющиеся резьбовые соединения.

Принцип действия блока заключается в следующем: анализируемая проба через трубку пробоотборного зонда поступает внутрь блока, где в специальной камере, охлаждаемой с помощью элемента Пельтье, подвергается осушке. После этого проба выходит из блока и через ручку пробоотборного зонда и пробоотборный шланг направляется в газоанализатор. Отбор пробы осуществляется с помощью встроенного насоса газоанализатора. Образующийся в процессе работы блока осушки конденсат периодически автоматически сливается через отверстие на дне блока.

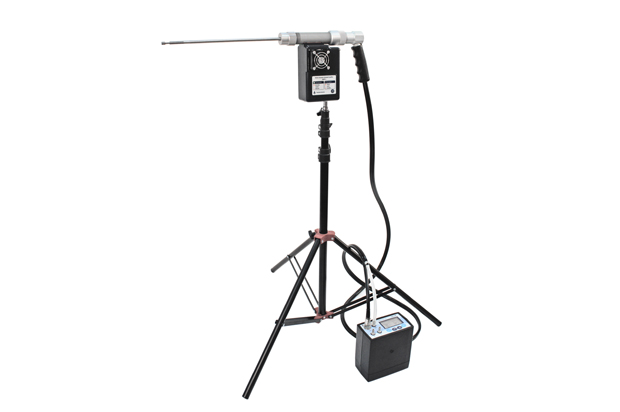

Для удобства эксплуатации в конструкции блока БОП-1 предусмотрена возможность его установки на телескопической стойке (см. рисунок ниже), которая поставляется по дополнительному заказу.


Технические характеристики
Техническая характеристика Значение
Исполнение обыкновенное (невзрывозащищенное)
Электропитание от встроенной Li-ion аккумуляторной батареи, номинальным напряжением 11,1 В; 4,4 Ач либо от однофазной сети переменного тока (220±22) В / (50±1) Гц через внешний блок питания, входящий в комплект поставки
Способ отбора газовой пробы с помощью побудителя расхода газоанализатора
Время непрерывной работы без подзарядки аккумуляторной батареи не менее 2 ч
Время заряда аккумуляторной батареи не более 4 ч
Габаритные размеры (ДхВхШ) не более 162х190х95 мм
Масса не более 1,4 кг - блок осушки
не более 3 кг - базовый комплект (включая чемодан для переноски)
Диапазон рабочих температур от -40 до +45 °С

Комплект поставки
Наименование Кол-во
Электрический блок осушки пробы БОП-1. Электропитание от встроенного аккумулятора. Исполнение по взрывозащите - обыкновенное.

Электрический блок осушки пробы БОП-1.
Электропитание от встроенного аккумулятора. Исполнение по взрывозащите - обыкновенное.

1 шт.
Блок питания / зарядное устройство

Блок питания / зарядное устройство

1 шт.
Кейс для хранения и транспортировки

Кейс для хранения и транспортировки

1 шт.
Стойка телескопическая в комплекте с переходником

Стойка телескопическая в комплекте с переходником и чехлом для хранения и транспортировки (поставляется по отдельному заказу)

*

Руководство по эксплуатации

1 шт.
Примечание – Позиции, отмеченные знаком «*», поставляются по отдельному заказу.
