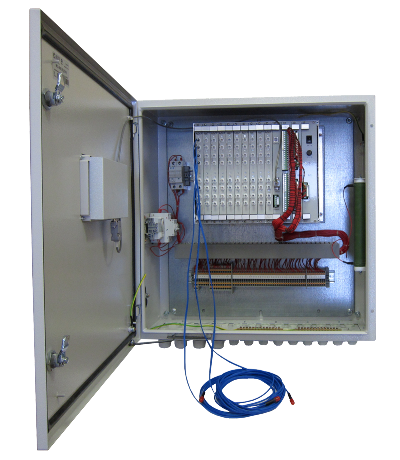

Устройство представляет собой стальной шкаф с передней дверцей. Внутри шкафа в верхней его части смонтирован блочный каркас, выполненный на основе конструкции серии europac PRO. В БПМ вставляются блоки, входящие в состав устройства (рис. 1.3). Блоки устройства располагаются слева направо в следующем порядке:

 - десять блоков детектирования света и тестирования (БДСТ);

- блок микроконтроллера (БМК);

- блок дискретных выходов (БДВых);

- блок дискретных входов (БДВх);

- блок питания (БП).

 Блок управления (БУП) установлен на передней дверце и соединен с БМК с помощью кабеля, оконцованного разъемами типа D-SUB. Органы управления и индикации находятся с внешней стороны передней дверцы.

На нижней стенке шкафа установлены кабельные вводы.

Оптические кабели ВОД подводятся через кабельные вводы и подключаются к соответствующим оптическим розеткам, расположенным на передних панелях БДСТ.

Подключение внешних электрических цепей в устройстве от схем РЗА осуществляется с помощью электрических проводов сечением до 1,5 мм2 к наборным клеммам, расположенным в нижней части шкафа. В нижней части шкафа расположены шины заземления экранов кабелей, подходящих от цепей РЗА.

В качестве опции, в шкаф может быть установлено устройство антиконденсатного обогрева. При выборе этой опции в опросном листе в шкаф добавляются:

 - резистор С5-35В-160 360 Ом;

- автоматический выключатель переменного или постоянного тока (в зависимости от типа оперативного тока);

- термоконтроллер STEGO КТО 011;

- монтажные части.

 Также опционально может быть установлен автоматический выключатель питания устройства переменного или постоянного тока (в зависимости от типа оперативного тока).

В шкафу предусмотрено место для установки шунтирующих резисторов, которые включаются параллельно дискретным входам с целью повышения помехозащищенности.
