Твердоэлектролитный
газоанализатор погружного типа
АНТ-К1 являются аналогом
анализаторов кислорода
ТДК-3М, АКВТ-01, АНКАТ, ГАНК,
АКГ-МП, ГИАЦИНТ, ИКТС-11,
ЭКОН-ВТ, MRU, LAMTEC и
предназначены для непрерывного
измерения объемной доли
кислорода в дымовых газах на
котельных установках
объектов теплоэнергетики,
в кислородно-воздушных смесях, а
также в защитных инертных
средах.

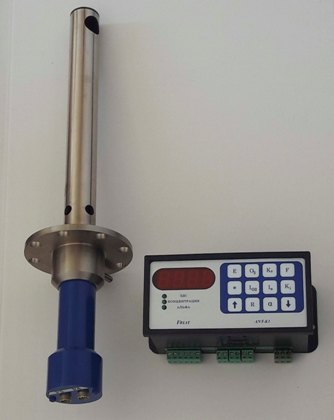

Газоанализаторы
состоят из двух частей: погружного зонда, содержащего
датчик, и электронного блока.
Электронный блок имеет 3
токовых выхода (0-5 и 4-20 мА по
содержанию кислорода и 4-20 мА
по коэффициенту альфа).
Диапазоны токовых выходов
настраиваются с помощью
клавиатуры.
В газоанализаторах
отсутствует необходимость
принудительной прокачки. Они
имеют высокое
быстродействие, величина
которого регулируется на
клавиатуре электронного блока.
Время выхода
газоанализатора на рабочий
режим после включения составляет
3 минуты.
АНТ-К1 имеет
одинаковые с ТДК-3м
электрические и механические
коммуникации.
Взаимозамена ТДК-3м и
АНТ-К1 производится только
комплектом.
Основные технические характеристики
Диапазон показаний
объемной доли кислорода,
% от 0 до 99,9
Рабочая температура
ячейки, °C 700
Предел допускаемой
относительной погрешности
в интервале (2-21)%
кислорода,
% ± 3
Предел допускаемой
абсолютной погрешности
в интервале (0-2)%
кислорода,
% ± 0,06
Быстродействие (t0.9),
с 10
Потребляемая мощность, Вт,
не
более 10
Габаритные размеры
электронного блока,
мм 155х85х72
Длина погружной части
зонда,
мм от 260 до 2000
Масса электронного блока,
кг 0.550
Масса зонда с погружной
частью 260 мм,
кг 1.5
Максимальное расстояние
между зондом и электронным
блоком, м 250
Напряжение питания,
В от 85
до 265
Температура воздуха в
месте крепления измерительного
блока, °С от 5 до 55
Диапазон температуры
воздуха в месте крепления зонда, °С,
не менее от минус 30 до
100 (до 200 под заказ)
Гарантийный срок зонда 10
лет, кислородного датчика 2
года, электронного блока 3 года.
КОМПЛЕКТ ПОСТАВКИ
1. Погружной
зонд. 1 шт.
2. Вторичный
преобразователь. 1 шт.
3. Монтажная труба с
фланцем. 1
шт.
4. Герметизирующие
прокладки 2 шт.
5. Кабель
соединительный. 1 шт.
6.
Разъемы 4 шт.
