Счетчик времени наработки СМ-1-AC
Назначение
Счетчик времени наработки СМ-1-АС (счетчик моточасов с автозапуском и сбросом ) предназначен для учета времени работы оборудования, в которое он встраивается. Счетчик представляет собой электронное устройство на основе микроконтроллера и может использоваться в новом оборудовании или для замены вышедших из строя электромеханических и других счетчиков. Счетчик ведет счет времени наработки с момента включения питания и до момента его выключения. Значение времени наработки отображается на светодиодном индикаторе и сохраняется в энергонезависимой памяти при каждом выключении питания.
Технические характеристики
|
Напряжение питания, переменное 50Гц, В |
220 |
| Ток потребления, мА, не более | 60 |
| Максимальное значение учитываемого времени, ч | 999 999 (114 лет) |
| Точность счета, % | 0.1 |
| Масса, кг, не более | 0.05 |
| Габаритные размеры, мм, не более | 65х35х85 |
| Габаритные размеры внутрищитовой части, мм, не более | 50х25х80 |
| Рабочая температура,°С | - 40….+50 |
Работа прибора
На передней панели прибора расположен шестиразрядный светодиодный дисплей и кнопка, на задней стороне смонтированы винтовые контактные колодки для подключения питания (контакты 1 и 2).
При подаче питания на дисплее счетчика индицируются показания минут и секунд хх.хх. При кратковременном нажатии на кнопку дисплей отображает показания времени наработки в часах ххх.ххх, через 3 секунды происходит возврат в предыдущий режим. При нажатии и удерживании кнопки более 3 секунд на индикаторе остаются показания времени наработки в часах до выключения питания или повторного нажатия кнопки.

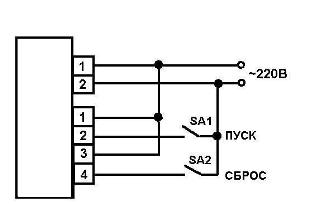

Схема подключения счетчика СМ-1-АС показана на рисунке.
При нормальной работе – отсчёте времени – выключатели SA1 и SA2 разомкнуты. Для временной остановки счёта необходимо включить SA1, для сброса показаний в нулевое значение – включить SA2.
Наименование при заказе| Наименование | Описание |
|---|---|
|
|
Счетчик времени наработки с автозапуском и сбросом |
