Интерфейсный модуль ИМ485
Интерфейсный модуль ИМ485 предназначен для преобразования электрических сигналов ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485 предназначенных для удалённых устройств (ведомые устройства) в режиме полудуплекса.

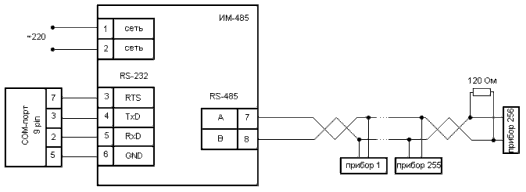

Преобразователь позволяет организовывать связь между персональным компьютером, используя стандартный COM-порт, и устройствами, оборудованными интерфейсом RS485.
Преобразователь интерфейса ИМ485 используется для построения сетей, предназначенных для контроля и управления различными устройствами. Прибор позволяет подключать до 256 устройств, имеющих свой уникальный сетевой адрес. Протокол обмена данными в сети не влияет на работу прибора, направлением потока данных управляет сигнал RTS ведущего устройства.
2. Технические характеристики| Напряжение питания | 85 - 265 В, 50 Гц |
| Длина линии связи с прибором | не более 1200 м |
| Максимальная скорость передачи данных | 115200 бит/сек |
| Диапазон напряжений входных сигналов RS232 - TxD и RTS | ±5 - 15 В |
| Диапазон напряжения выходного сигнала RS232 - RxD | ±10 - 12 В |
| Дифференциальное выходное напряжение сигнала RS485 | 1,5 - 5 В |
| Количество подключаемых модулей, не более | 256 |
На передней панели прибора расположены три светодиода:
- PWR - красный - сигнализирующий постоянной засветкой о наличие питания,
- RxD - зеленый - сигнализирующий о приёме данных,
- TxD - зеленый - сигнализирующий о передаче данных.
| Наименование | Описание |
|---|---|
|
|
Интерфейсный модуль RS232-RS485 |
Сделать заказ и запросить дополнительную информацию по ИМ485 Вы можете здесь.
