Блоки реле БР4, БР16
Блоки реле БР4
Блоки реле БР4 предназначены для коммутации цепей переменного и постоянного тока в системах автоматического регулирования, контроля и сигнализации.
Выпускается в корпусе Д1 для крепления на DIN – рейку двух модификаций – на 12 и 24 В.
На лицевую панель БР4 выведены четыре светодиода индикации сигналов управления.
Технические характеристики:| Количество независимых реле в блоке | 4 |
| Тип контактов каждого канала коммутации | 1 группа, переключение |
| Типы управляющих сигналов | |
| БР4-12 | DC 12V ±10% |
| БР4-24 | DC 24V ±10% |
| Ток потребления по цепи управления каждого канала | |
| БР4-12 | 35 mА |
| БР4-24 | 20 mА |
| Максимальная коммутируемая нагрузка | 7А/250V – AC |
| 7А/30V – DC | |
| Сопротивление изоляции | 100 мОм |
| Механический ресурс реле (min) | 1х107 |
| Электрический ресурс (min) | 1х105 |
| Рабочий диапазон температур | 0°С...+50°С |
| Степень защиты корпуса | IP20 |
| Габаритные размеры, мм | 66х90х106 |
| Масса, не более | 0,3 кг |
Блоки реле БР16 предназначены для коммутации цепей переменного и постоянного тока в системах автоматического регулирования, контроля и сигнализации.
Выпускаются двух модификаций на 12 и 24 В.

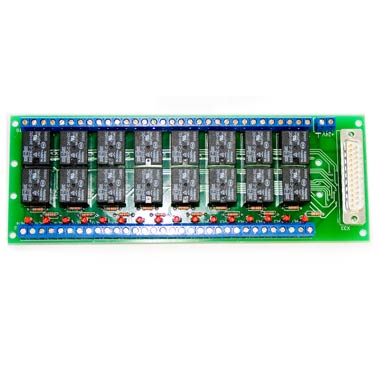

На плате с размерами 72х200мм. расположены 16 реле, разъем DBS-M25, шестнадцать светодиодов индикации сигналов управления, клеммники входов и выходов БР16. Входы реле объединены общим минусом. На разъем DBS-M25 выведены сигналы управления реле для подключения к УМПК32, или другим устройствам.
Технические характеристики| Количество независимых реле в блоке | 16 |
| Тип контактов каждого канала коммутации | 1 группа, переключение |
| Типы управляющих сигналов | |
| БР4-12 | DC 12V ±10% |
| БР4-24 | DC 24V ±10% |
| Ток потребления по цепи управления каждого канала | |
| БР4-12 | 35 mА |
| БР4-24 | 20 mА |
| Максимальная коммутируемая нагрузка | 7А/250V – AC |
| 7А/30V – DC | |
| Сопротивление изоляции | 100 мОм |
| Механический ресурс реле (min) | 1х107 |
| Электрический ресурс (min) | 1х105 |
| Рабочий диапазон температур | 0°С...+50°С |
| Степень защиты корпуса | IP20 |
| Габаритные размеры, мм | 72х200х20 |
| Масса, не более | 0,4 кг |
Блок реле БРх - х
Блок реле ------------------------------/ /
Управляющее напряжение -----------/
| Наименование | Описание |
|---|---|
|
|
Блок реле - 4 реле., 12 или 24 В. |
|
|
Блок реле - 4 реле., 12 или 24 В. |
|
|
Блок реле - 16 реле - 12В, 7A |
|
|
Блок реле - 16 реле - 24В, 7A |
Сделать заказ и запросить дополнительную информацию по БР4, БР16 Вы можете здесь.
