Преобразователи измерительные активной мощности ПИМ-200-У-Б40

Измерительные преобразователи предназначены для преобразования активной мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного тока, в пропорциональный сигнал токового интерфейса 0-20 или 4-20 мА, гальванически изолированного от измерительных цепей. Преобразователи используются в составе измерительных и управляющих систем.


Для повышения точности преобразования входное напряжение разделено на три диапазона. Преобразователи выпускаются на заказ: от 20 до 200 кВт. Преобразователи ПИМ используют внешний источник питания. Состоят из замкнутого магнитопровода с двумя зазорами, в которых размещены датчики Холла, и печатной платы, на которой установлены элементы электронной схемы обработки сигнала.

Внимание! При заказе указать:

  • -Максимальное значение мощности с учетом входного делителя напряжения. Если в заказе не указана мощность, будет считаться 200кВт, если не указано напряжение - 380В. По согласованию с производителем, верхнее значение диапазона входных напряжений может быть уменьшено. Максимальное значение мощности обратно пропорционально верхнему значению диапазона входных напряжений.
  • -Выходной сигнал преобразователя 0-20 или 4-20мА . Если не указано - 4-20мА.

    Пример заказа: ПИМ-200-У-Б40, 40мм, 40 кВт, 220 В, 4-20 мА
    Что будет поставлено:

  • ПИМ-200-У-Б40 (диаметр отверстия под токовую шину 40мм).
  • Пределы измерения мощности, диапазоны входного напряжения, используемые контакты входного разъема:
    Входные контакты диапазон напряжения мощность
    1,6 0-380 В 60 кВт
    2,5 0-250 В 40 кВт
    3,4 0-127 В 20 кВт

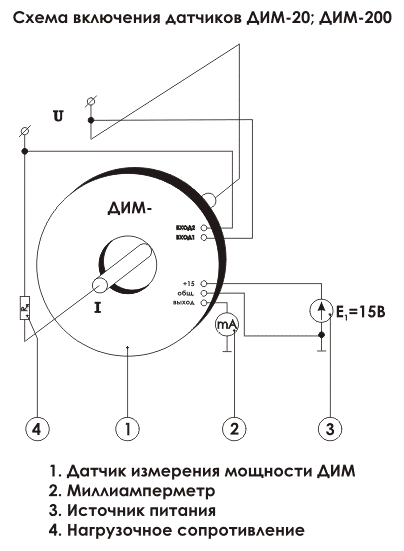

  • Выходной сигнал токового интерфейса - 4-20 мАКак применить: Для шкалы 40 кВт - напряжение подается на контакты 2 и 5 входного разъема.
    		•
      Основные технические характеристики:

    Характеристика ПИМ-200-У-Б40
    Диапазон измеряемых мощностей, кВт * 20...200 (указывается при заказе)
    Выходной сигнал датчика, мА ** 4/20
    Диапазоны входных напряжений, В 0-380, 0-250, 0-127
    Максимальный входной ток, не вызывающий дополнительной погрешности измерения, А 500
    Основная приведенная погрешность, не более, % 2
    Напряжение питания, В 10-30
    Габаритные размеры, мм 120х110х106
    Диаметр отверстия под токовую шину, мм 40
    Масса, г 700
    По требованию заказчика возможно:
    * - Максимальное значение измеряемой мощности для диапазона входных напряжений 0-380В
    ** - возможно изготовление преобразователей с выходом 0/20мА



    Сделать заказ и запросить дополнительную информацию по ПИМ-200-У-Б40 Вы можете здесь.
