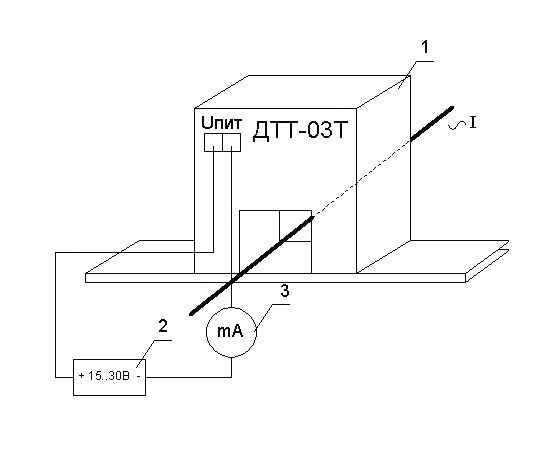

Преобразователи состоит из корпуса, магнитопровода, электронной
схемы обработки сигнала. В состав электронной схемы входит детектор
средневыпрямленных значений отградуированный в среднеквадратичных
значениях.
Преобразователи выпускаются на несколько диапазонов измеряемых
токов: 5 А, 10 А, 20 А, 50 А, 100 А, 200 А, 300 А.
Может крепиться на DIN-рейку при помощи промежуточной планки. |
|
| |
Основные технические характеристики:
| Характеристика |
ПИТ-5-Т-4/20-Б14 |
ПИТ-10-Т-4/20-Б14 |
ПИТ-20-Т-4/20-Б14 |
ПИТ-50-Т-4/20-Б14 |
ПИТ-100-Т-4/20-Б14 |
ПИТ-150-Т-4/20-Б14 |
ПИТ-200-Т-4/20-Б14 |
ПИТ-300-Т-4/20-Б14 |
| Диапазон измеряемых токов, А |
0...5 |
0...10 |
0...20 |
0...50 |
0...100 |
0...150 |
0...200 |
0...300 |
| Допустимая перегрузка по измеряемому току, разы |
1,5 |
| Диапазон рабочих температур,°С * |
- 10 … 80 (- 40 … 80) |
| Основная погрешность измерения для частоты 50
Гц не более,% |
0,5 |
| Нелинейность выходной характеристики, не более,
% |
0,2 |
| Полоса пропускания, Гц |
30-20000 |
| Номинальный выходной сигнал, В(мА) ** |
(4/20) |
| Источник питания, В |
+15 … +30 |
| Ток потребления, мА |
7/24 |
| Диаметр отверстия под токовую шину, мм *** |
14 |
| Габаритные размеры, мм |
70х55х36 |
| Масса, г |
100 |
По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих
температур
** - изготовление датчиков с другим номиналом выходного сигнала
*** - изготовление датчиков с увеличенным отверстием под токовую
шину |
|
