Преобразователь измерительный постоянного и переменного тока ПИТ-5/30-УА-П

Измерительный преобразователь предназначен для измерения постоянного, переменного и импульсного токов с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии.

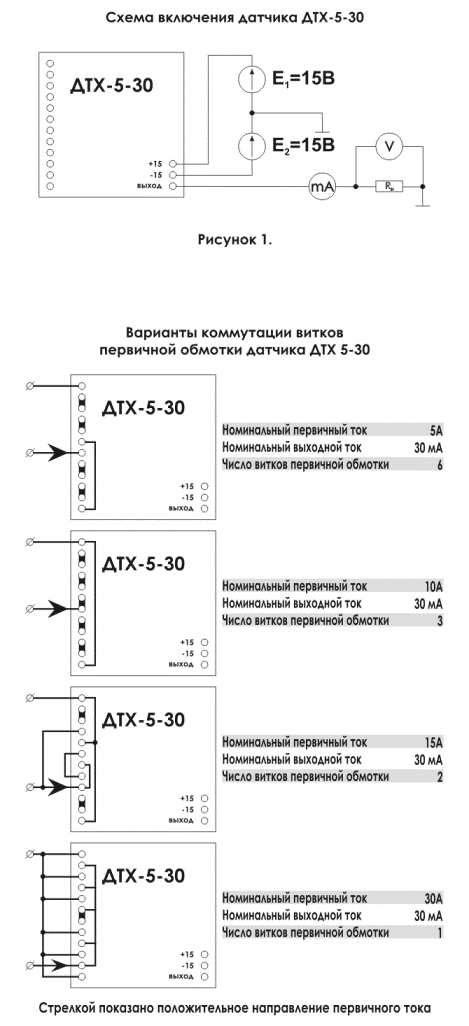

Данный преобразователь состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи.

Основные технические характеристики:

Характеристика ПИТ-5/30-УА-П
Диапазон измеряемых токов, А 0...30
Номинальный выходной ток, А 0,03
АЧХ ДТХ на уровне +/-3дБ, не хуже, Гц 0-25000
Основная приведенная погрешность, не более, % 2
Нелинейность выходной характеристики, не более, % 0,1
Выходной сигнал при нулевом измеряемом токе, мА 0,2
Напряжение питания, В ±15 (±5 %)
Ток потребления в режиме холостого хода, мА 12
Диапазон рабочих температур,°С -20...+70
Габаритные размеры, мм 33х33х22


Сделать заказ и запросить дополнительную информацию по ПИТ-5/30-УА-П Вы можете здесь.
