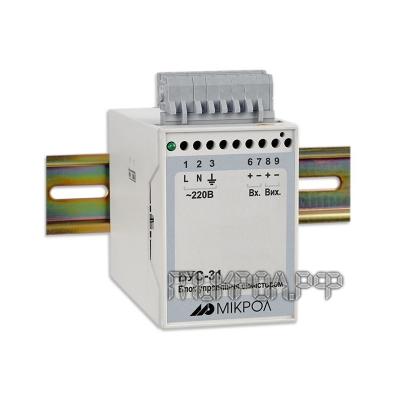

Блок управления внешним симистором БУС-31
Блок управления внешним симистором БУС-31 предназначен для управления мощностью в активной нагрузке при помощи подключаемого внешнего оптосимистора. Блок может применяться для автоматического поддержания температуры в технологических процессах или в качестве задатчика мощности электрического нагревателя.
Область примененияБлок БУС-31 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.
Название параметра |
Значение |
Количество каналов |
1 шт. |
Тип входного аналогового сигнала |
унифицированные (ГОСТ 26.011-80): 0-5 мА (Rвх = 200 Ом) 0-20 мА (Rвх = 50 Ом) 4-20 мА (Rвх = 50 Ом) 0-10 В (Rвх = 20 кОм) |
Тип выхода |
внешний оптосимистор без встроенного детектора нулевого напряжения фазы |
Нелинейность преобразования |
не более 10% |
Метод управления симистором |
фазовый |
Время нарастания выходного сигнала при включении питания |
не более 4 с (вкл. узел задержки) |
Напряжение питания |
220 В |
Потребляемая мощность |
4 В·А |
Гальваническая изоляция |
трехуровневая (вход, выход, питание) |
Габаритные размеры (В х Ш х Г) |
96 х 55 х 110 мм |
Масса |
не более 0,4 кг |
- Среднее время работы на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации, не менее чем 100 000 часов.
- Среднее время восстановления работоспособности БУС-31 не более 2 часов.
- Средний срок эксплуатации не менее 10 лет. Критерий допустимой границы эксплуатации – экономическая нецелесообразность дальнейшей эксплуатации.
- По стойкости к климатическому воздействию БУС-31 отвечает исполнению группы В4 согласно ГОСТ 12997, но для работы при температуре от минус 40 °С до 70 °С.
- По стойкости к воздействию синусоидальных вибраций высокой частоты БУС-31 отвечает исполнению L1 согласно ГОСТ 12997.
- По защищенности от твердых посторонних тел (пыли) и воды БУС-31 отвечает исполнению IP30 согласно ГОСТ 14254-96.
Блок управления БУС-31 состоит из литого ударопрочного пластмассового корпуса.
На задней стенке установленные захваты для монтажа на DIN рельс.
На передней стенке установлены индикатор наличия напряжения в сети и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке установлены разъем-клеммы для подключения внешних цепей.

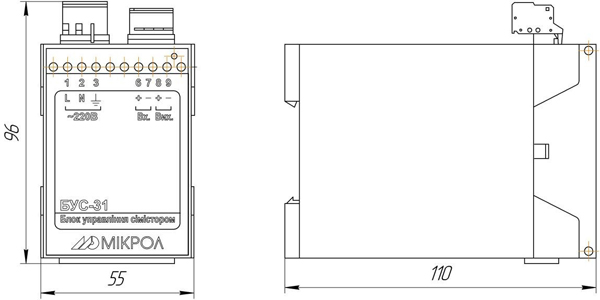

Рис.1 - внешний вид и габаритные размеры блока

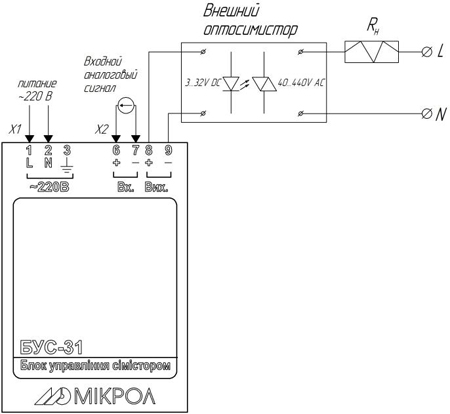

Рис.2 - схема внешних соединений БУС-31
Обозначение |
Наименование |
Количество |
|
ПРМК.423129.001 |
Блок управления внешним БУС-31 |
1 |
|
ПРМК.423129.001 ПС |
Паспорт |
1 |
|
ПРМК.423129.001 РЭ |
Руководство по эксплуатации |
1* |
|
232-103/026-000 |
Розетка угловая |
1 |
|
734-204 |
Розетка прямая |
1 |
|
231-131 |
Рычаг монтажный |
1 |
|
734-230 |
Рычаг монтажный |
1 |
|
* - 1 экземпляр на любое количество блоков при поставке в один адрес |
Блок обозначается следующим образом: БУС-31-А, где:
А – код входного сигнала:
- от 0 до 5 мА;
- от 0 до 20 мА;
- от 4 до 20 мА;
- от 0 до 10 В.
При заказе блока необходимо указывать его полное название, в котором присутствует тип входа.
Сделать заказ и запросить дополнительную информацию по БУС-31 Вы можете здесь.
