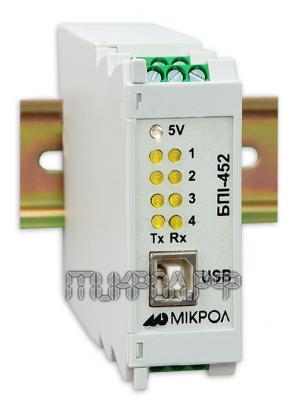

Блок преобразования интерфейсов БПИ-452
Блок преобразования интерфейсов БПИ-452 является незаменимым устройством которое предназначено для обмена данных по четырем гальванически разделённым каналам связи в системах где требуется подключение к сети устройств с интерфейсом RS-485 к USB. Для полной функциональной работы на преобразователь необходимо установить нужные драйвера. VCP-драйверы позволяют работать с USB-каналом как с дополнительным СОМ-портом компьютера при помощи стандартных Windows WCOMM API. D2XX-драйверы позволяет разрабатывать полноценные Windows приложения которые используют встроенные DLL-библиотеки. Преобразователи интерфейсов БПИ-452 (USB в четыре каналы RS-485) обеспечивает подключение устройств с последовательными интерфейсами, таких как POS-терминалы, кассовые аппараты, устройства считывания магнитных карт, модемы, программируемые контроллеры, датчики, к одному USB-порту компьютера.
|
Технические Характеристики |
|
|
Название |
Значение |
|
Количество гальванически разделенных каналов преобразования |
4 шт. |
|
Потребляемая мощность электрического питания |
+5В, от интерфейса USB |
|
Потребляемый ток: |
150 мА |
|
Вес |
0.13 кг |
|
Требования к параметрам надежности |
Блок является восстанавливаемым, и пригодным для ремонта |
|
Средний срок службы блока |
100000 часов или 10 лет |
|
Габариты (ВхШхГ) |
75 мм х 26 мм х 120 мм |
|
Стандарт защиты блока выполнен по ГОСТу 14254096 |
IP30 |
|
Крепление блока |
рельсу DIN35х7.5 EN 50022 |
-
Поддерживается свойство Plug&Play
-
Поддерживается функция горячего подключения и отключения устройств к включенному компьютеру
-
Встроенные светодиодные индикаторы: питания, приема и передачи данных
-
Полная поддержка технологии USB 2.0 Full Speed
-
Возможная скорость передачи данных – до 12 Мбит/с
-
Накопительный буфер памяти для приема 384 байт. Передающий буфер 128 байт
-
Устройство работает под управление операционной системы Windows 98/98SE/2000/ME/XP/7/8/8.1
|
Технические характеристики электрических и временных характеристик интерфейса RS-485 |
|
|
Название |
Значение |
|
Максимальная длина сегмента |
1.2 км (4000 футов) |
|
Максимальное число приемопередатчиков |
124 шт. (31 на канал) |
|
Число активных передатчиков |
4 |
|
Максимальное количество узлов в сети |
250 |
|
Скорость обмена данных и длина линии связи |
62,5 кбит/с 1200 м (одна витая пара) 375 кбит/с 300 м (экранированная витая пара) 500 кбит/с 1000 кбит/с 2400 кбит/с 100 м (две витых пары) 10000 кбит/с 10 м |
|
Тип приемопередатчиков |
потенциально- дифференциальный |
|
Требования, предъявляемые к выходному каскаду |
- выходной каскад представляет собой источник напряжения с малым выходным сопротивлением, |Uвых|=1,5…5,0 В (не <1,5 В и не >6,0 В); - состояние логической "1": Ua>Ub (гистерезис 200 мВ) - MARK, OFF; - состояние логического "0": Ua<Ub (гистерезис 200 мВ) - SPACE, ON; - выходной каскад должен выдерживать режим короткого замыкания, иметь максимальный выходной ток 250 мА, скорость нарастания выходного сигнала 1,2 В/мкс и схему ограничения выходной мощности. |
|
Требования, предъявляемые к входному каскаду |
- входной каскад представляет собой дифференциальный вход с высоким входным сопротивлением и пороговой характеристикой от -200 мВ до +200 мВ; - допустимый диапазон входных напряжений Uag (Ubg) относительно земли (GND) от -7В до +12В; - входной сигнал представлен дифференциальным напряжением (Ui±0,2 В) и более; - уровни состояния приемника входного каскада - см. состояния передатчика выходного каскада. |
|
Режим работы |
синхронный или с самосинхронизацией |
|
Метод доступа |
с передачей прав доступа |
|
Режим управления приемом-передачей |
- с автоматическим разрешением по началу передачи и с цифровым фильтром на входе передатчика, а также с автоматическим определением направления передачи - с разрешением по модемному сигналу RTS (по отдельному заказу) |
Сделать заказ и запросить дополнительную информацию по БПИ-452 Вы можете здесь.
