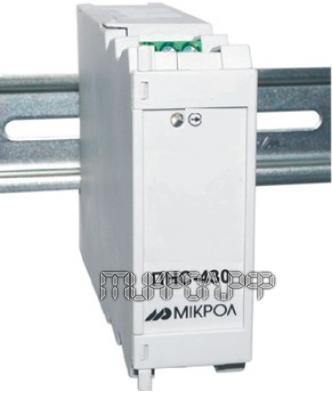

Преобразователь переменного тока ПНС-430
ПНС-430 является преобразователем переменного тока в унифицированный аналоговый сигнал постоянного тока 4-20мА.Предназначение данного прибора находит широкое применения в системах регулирования и управления технологическими процессами в таких сферах промышленности как: энергетика металлургия. Также в измерительно-вычислительных комплексах, применяется в качестве прибора мониторинга для электроэнергетики и АСУ ТП. Корпус преобразователь выполнен в литом ударостойком пластике, на панели размещен захват для монтажа на DIN-рейке 35 мм.
|
Технические характеристики |
||
|
Название параметра и размер |
Единица измерения |
Норма |
|
Входной сигнал Переменный ток |
От 0 до 1 А От 0 до 5 А |
|
|
Выходной сигнал (пассивный, требует внешний источник питания) |
От 4 мА до 20 мА, Rн £ 500 Ом |
|
|
Погрешность преобразования входного сигнала, при частоте 50 Гц, выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает |
% |
0,4 |
|
Предельная перегрузка (от диапазона входного сигнала) |
в 5 раз |
|
|
Максимальное время перегрузки |
сек |
не более 5 |
|
Напряжение питания |
В |
от 18 до 36 |
|
Габариты (ВхШхГ) |
мм |
76 х 26 х 115 |
|
Вес |
кг |
Не более 0,13 |
Обозначение изделия при заказе
Преобразователь обозначается следующим образом: ПНС-430-А
где:
A - код аналогового входа:
- от 0 А до 1 А;
- от 0 А до 5 А.
Сделать заказ и запросить дополнительную информацию по ПНС-430 Вы можете здесь.
