Блок ручного управления БРУ-105 предназначен для использования в локальных и комплексных системах промышленной автоматизации производственных процессов в качестве станции ручного управления импульсными исполнительными механизмами для измерения входного физического параметра (температура, давление, расход, уровень и т. п.), обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом индикаторе. Также может быть применен в виде ручного задатчика импульсных сигналов с индикацией больше-меньше.

Блок БРУ работает под управлением современного, высоко интегрированного микроконтроллера RISC архитектуры, изготовленного по высокоскоростной КМОП технологии с низким энергопотреблением.

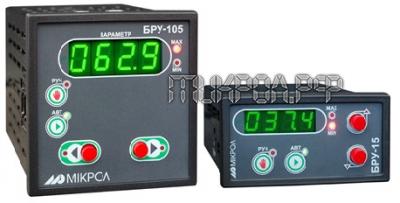

Блоки ручного управления БРУ-105 и БРУ-15 являются идентичными приборами по функциональному назначению, основные отличия только размеры корпуса: БРУ-105 – 96х96х165.5, БРУ-15 – 48х96х141 и напряжением питания: БРУ-105 – 220В переменного тока или 24 В постоянного нестабилизированного тока, БРУ-15 – 24В постоянного нестабилизированного тока.

Блоки ручного управления БРУ конфигурируются через пульт управления прибора или через гальванически разделенный интерфейс RS-485 (протокол ModBus), что также позволяет использовать прибор в качестве удаленного контроллера при работе в современных сетях управления и сбора информации. Сохранение параметров настройки конфигурации производится только с помощью пульта управления.

• Один канал измерения аналоговой величины с индикацией на 4-х разрядном семисегментном индикаторе

• Один импульсный задатчик больше-меньше.

• Клавиши больше-меньше для управления исполнительным механизмом.

• Внешний пульт программирования ПУ-57 (заказывается отдельно).

• Клавиши АВТ и РУЧ для изменения режима управления – автомат или ручной соответственно.

Блок ручного управления БРУ содержит реле с магнитной блокировкой, которое выполняет функции переключателя на два положения. Переключение реле происходит при прохождении импульса постоянного тока через соответствующую обмотку. Повторение импульса тока в той же обмотке, а также выключение питания состояние контактов реле не изменяют. Для перемены состояния контактов необходимо пропустить импульс тока по другой обмотке. В БРУ используются 4 группы перемыкающих контактов реле. Для увеличения групп контактов используется блок коммутации сигналов БКС-4, внешний вид которого и схема подключения показаны в приложении Б.

Внутренняя программная память блока БРУ содержит большое количество стандартных функций необходимых для визуализации и управления технологическими процессам, а так же решения большинства инженерных прикладных задач.

• Сравнение результата преобразования с установками MIN,  MAX и сигнализацию отклонений.

• Программная калибровка каналов по внешнему образцовому источнику аналогового сигнала.

• Цифровая фильтрация входного сигнала.

• Масштабирование шкал измеряемых параметров.

• Извлечение квадратного корня.

• Линеаризация измеряемой величины.

Параметры конфигурации блока ручного управления БРУ сохраняются в энергонезависимой памяти, и прибор способен возобновить выполнение задач управления после прерывания напряжения питания. Батарея резервного питания не используется.
