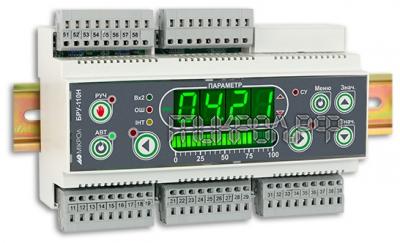

Техническая характеристика

Значение

Количество аналоговых входов

2

Тип входного аналогового сигнала

Унифицированные ГОСТ26.011-80 от 0 мА до 5 мА,  Rвх = 400 Ом

от 0 мА до 20 мА, Rвх = 100 Ом от 4 мА до 20 мА, Rвх = 100 Ом от 0 В до 10 В,     Rвх = 25 кОм

Разрешающая способность АЦП

16 разрядов

Предел допускаемой основной приведенной погрешности измерения входных параметров

≤ 0,2 %

Точность индикации

0,01 %

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды

< 0,2 % / 10 °С

Период измерения, не более

0,1 сек

Гальваническая развязка аналоговых входов

Входы гальванически изолированы от выходов и остальных цепей, напряжение гальванической развязки не менее 500 В

Количество аналоговых выходов

1

Тип выходного аналогового сигнала

От 0 мА до 5 мА,   Rн ≤ 2000 Ом ГОСТ 26.011-80

От 0 мА до 20 мА, Rн ≤ 500 Ом ГОСТ 26.011-80

От 4 мА до 20 мА, Rн ≤ 500 Ом ГОСТ 26.011-80

От 0 В до 10 В,     Rн ≥ 2000 Ом ГОСТ 26.011-80

Предел допускаемой основной приведенной погрешности формирования выходного сигнала

≤ 0,2 %

Предел допускаемой дополнительной погрешности, вызванной изменением сопротивления нагрузки

≤ 0,1 %

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды

< 0,2 % / 10 °С

Гальваническая развязка аналогового выхода

Выход гальванически изолированы от входов и остальных цепей, напряжение гальванической развязки не менее

500 В

Электропитание (подключение к сети):

-  постоянного тока

-  переменного тока

от 18 В до 36 В (24 В номинальное значение)

от 100 В до 242 В, 50 Гц (220 В номинальное значение)

Потребляемый ток по питанию 24 В

≤ 260 мА

Потребляемая мощность от сети переменного тока 220В

≤ 7,5 ВА

Подключение

С помощью разъема – клеммы.

Номинальные значения выходного напряжения постоянного тока

от 21 В до 22 В

Номинальный ток нагрузки

≤ 100 мА

Подключение

С помощью разъема – клеммы.

Корпус (ВхШхГ)

настенное исполнение или на DIN-рейку 110 х 160 х 58 мм

Температурный режим в окружающей среды

от минус 40 °С до плюс 70 °С

Атмосферное давление

от 84 кПа до 106,7 кПа

Вибрация (частотной/амплитудной)

до 60 Гц / до 0,1 мм

Помещение

закрытое, взрыво- и пожаробезопасное.

Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).

Положение при монтаже

согласно проекту

Степень защиты

IP30

Масса блока, не более

500 г

Конфигурации сети

Многоточечная

Количество приборов

32 на одном сегменте

Максимальная длина линии в пределах одного сегмента сети

1200 метров

Количество активных передатчиков

1

Диапазон сетевых адресов

255

Скорость обмена/длина линии связи (зависимость экспоненциальная):

62,5 кбит/с             1200 м

375 кбит/с               300 м

2400 кбит/с             100 м

10000 кбит/с           10 м

Примечание. На скоростях обмена свыше 115 кбит/с рекомендуется использовать экранированные витые пары.

Тип приемопередатчиков

Дифференциальный, потенциальный

Вид кабеля

Витая пара, экранированная витая пара

Гальваническая развязка

Интерфейс гальванически изолирован от входов-выходов и остальных цепей

Протокол связи

Modbus режим RTU (Remote Terminal Unit)

Назначение интерфейса

Для конфигурирования прибора, для использования в качестве удаленного устройства при работе в современных сетях управления и сбора информации (приема-передачи команд и данных)
