МТЛ-32H

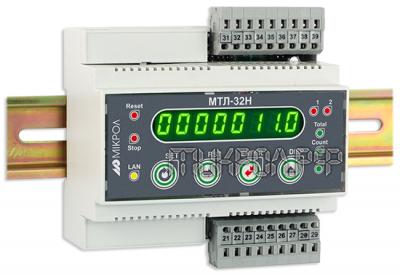

Микропроцессорный таймер-счетчик МТЛ-32H

Многофункциональный микропроцессорный таймер-счетчик МТЛ-32H, предназначен для использования в различных отраслях промышленности в том числе энергетике сельском хозяйстве пищевой промышленности и др. отраслях, в данном приборе предусмотрено семь независимых режимов работы: Пороговый счетчик (для одного звена), суммирование порогового счетчика (для одно звена), суммирование порогового счетчика (для двух), счетчик пакетов, таймер, тахометр, дозатор-расходомер.

• Прибор позволяет подсчитывать количество штук, единиц или партий выпускаемой продукции.

• Подсчитывает количества импульсов от контактных, оптических, индуктивных, емкостных и др. датчиков и управления исполнительными механизмами.

• Прибор производит измерение длительности процессов по времени работы, измерение расхода жидкости, газов и сыпучих материалов.

• В приборе предусмотрено многофункциональное цифровое реле времени с внешним управлением.

Дискретные (импульсные) входы:

• Три конфигурируемых дискретных входа (счет, пуск, стоп, сброс, блокировка)
• Цифровая фильтрация входных сигналов
• Масштабирование измеренного числа импульсов с помощью программируемого коэффициента
• Конфигурация диапазона скорости счета (100 Гц, 3 кГц, 50 кГц)
• Возможность работы с различными типами датчиков: активными (имеющими на выходе NPN или PNP транзистор с открытым коллектором) или пассивными (источник питания, встроенный)

Счетчик

• Режимы счета: прямой (суммирующий счет), обратный (вычитающий счет), реверсивный (командный, индивидуальный, квадратурный счет обработка двух последовательностей импульсов)
• Подсчет импульсов за временной интервал, задаваемый пользователем
• Контроль текущего и суммарного расхода, определение скорости движения и т.п.
• Счетчик с предустановкой
• Встроенный делитель частоты
• Сброс показаний дистанционным дискретным сигналом или вручную с лицевой панели

Таймер

• Диапазон от 1 с до 60 час, от 0.1с до 999999.9с.
• Программирование направления отсчета времени в таймере - прямое или обратное.
• Формирование временных интервалов управления исполнительными устройствами.

Тахометр

• Конфигурация периода измерения входного сигнала
• Встроенный делитель частоты
• Выбор единиц измерения тахометра
• Использование счетчика ресурса работы контролируемого оборудования
• Вычисления текущего и накопленного количества оборотов («пробег»)

Дозатор-расходомер

• Выбор единиц измерения расходомера
• Возможность ручного управления дозатором
• Использование схемы дозировки «грубо-точно»

Индикация

• Конфигурация режимов индикации таймера, счетчика, тахометра, дозатора-расходомера
• Диапазон счета -9999999...99999999

Аналоговый выход

• Аналоговый выход для ретрансмиссии различных сигналов (накопленное значение, текущее значение расхода, показания тахометра и др.). Данная функция позволяет подключать прибор к самописцам, регистраторам и другим устройствам
• Возможность масштабирования и преобразования

Дискретные выходы

• Два конфигурируемых дискретных выхода для управления оборудованием и исполнительными механизмами

Интерфейс

• Гальванически разделенный интерфейс RS-485, протокол связи ModBus RTU (сбор информации, конфигурация, управление). Скорость обмена - до 921 Кбит/с.

Конфигурирование

• Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью программного пакета «МИК-Конфигуратор» по интерфейсу RS-485 или клавишами передней панели

Безопасность и защита параметров

• Сохранение параметров при отключении питания. Энергонезависимая память
• Защита от несанкционированного изменения параметров

где:

• 01 – код выходного устройства 1-го канала:
• Р – реле,
• К – твердотельное реле,
• Т – транзистор (открытый коллектор),
• И1 – аналоговый выход 0/4-20 мА,
• И2 – аналоговый выход 0-5 мА.
• 02 – код выходного устройства 2-го канала:
• Р – реле,
• К – твердотельное реле,
• Т – транзистор (открытый коллектор).
• 03 – код напряжения входных сигналов:
• 05 - напряжение входного сигнала 5 В,
• 12 - напряжение входного сигнала 12 В,
• 24 - напряжение входного сигнала 24 В.

U - напряжение питания:

• 220 - 220 В переменного тока,
• 24 - 24 В постоянного тока,
• 36 - 36 В постоянного тока.

Примечание!
Аналоговый выход в роли выходного устройства монтируется только на первый канал, на втором канале при этом возможен заказ любого из числа остальных исполнительных устройств.

Например, заказано счетчик:

МТЛ-32Н-Р-Т-05-220,

При этом изготовлению и поставке потребителю подлежит:

1.  – Микропроцессорный таймер-счетчик МТЛ-32 Н,
2.  – Выход дискретный DO1 код Р – релейный выход,
3.  – Выход дискретный DO2 код Т – транзисторный выход,
4.  – Напряжение входного сигнала код 05 – 5 В,
5.  – Напряжение питания код 220 – 220 В
