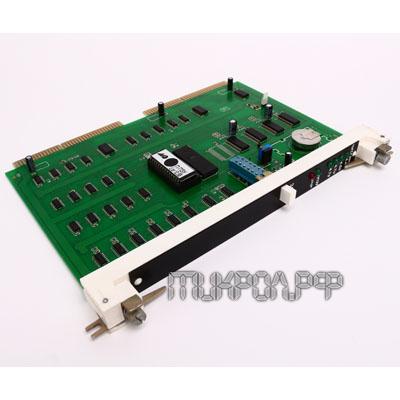

Модуль памяти контроллера ЛОМИКОНТ МП 7
Модуль памяти контроллера МП7 полностью заменяет модули базового и проектно-компонуемого комплекта – ОЗУ 4.4о, ОЗУ4.5о, ОЗУ4.7о/р, ПЗУ2, МПП и батареи запасного питания модулей ОЗУ4 БСЭЛ.
Модуль МП7 работает только в микропроцессорных контроллерах «ЛОМИКОНТ» серии 122, 120, 112 и 110.
Принцип действияМодуль памяти контроллера МП7 имеет плату печатного монтажа с радиоэлементами схемы, заканчивающуюся печатной вставкой, на которой располагаются сигналы связи с контроллером.

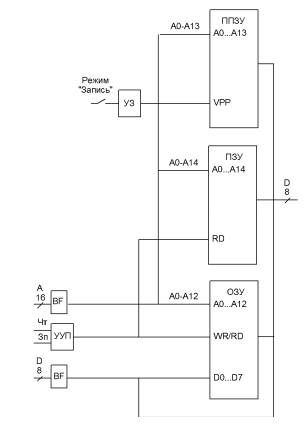

Структурная схема модуля памяти МП 7
ПЗУ и ППЗУ хранит команды и константы, требуемые для работы контроллера. ОЗУ, емкостью 4 страницы по 8 Кбайт, работает как внутренняя оперативная память ЛОМИКОНТ. Режим разрешенного чтения определяется по свечению светодиода «ЧТЕНИЕ» на панели МП3.
Технические характеристики
-
Информационная емкость узла ПЗУ: 32 Кбайт;
-
Информационная емкость узла ОЗУ: 4×8 Кбайт;
-
Информационная емкость узла ППЗУ: 16 кБайт;
-
Вид климатического исполнения: УХЛ 4.2;
-
Электрическое питание: стабилизированное напряжение постоянного тока 5В и ±15В ;
-
Ток потребления: ≤ 0.3 А;
-
Степень защиты: IP00;
-
Габариты: 253×21×182 мм;
-
Масса: ≤ 0.3 кг.
Сделать заказ и запросить дополнительную информацию по ЛОМИКОНТ МП 7 Вы можете здесь.
