РЕМИКОНТ МП3

Модуль памяти контроллера РЕМИКОНТ МП3

Что такое модуль памяти спросите вы? Это один из самых главных элементов, без которого любое техническое оборудование не будет эксплуатироваться в полной мере. Существует группа определенных аппаратов, которые подразделяются на категорию «контроллер». С названия ясно, что основная функция данных аппаратов это контролировать работу оборудования практически в любой отрасли. Но если копнуть еще глубже, можно понять, что обороты всех процессов, происходящих в аппаратах категории «контроллер», находятся под контролем всего, лишь простого модуля МП3.

Модуль памяти контроллера РЕМИКОНТ МП3 – это модуль памяти, который полностью замещает модули базового и проектно-компонуемого комплекта – ОЗУ 4.4о/р, ПЗУ2 и батареи запасного питания модулей ОЗУ4 БСЭЛ.

Модуль МП3 работает только в микропроцессорных контроллерах «РЕМИКОНТ» серии 122, 120, 112 и 110.

Предназначен для полной функциональной замены следующей группы модулей базового и проектно-компонуемого комплекта контроллера РЕМИКОНТ - ПЗУ2, ОЗУ4.4о, ОЗУ4.4р батареи резервного питания модулей ОЗУ4 - БСЭЛ (батарея резервного питания узла ОЗУ установлена непосредственно на модуле МП3). Модуль памяти МП3, по отношению к модулю процессора РЕМИКОНТа ПРЦ5, полностью реализует все функции (назначение, характеристики, информационная емкость, адресное пространство), возложенные на вышеуказанные модули

• Модуль МП3-01 предназначен для установки в контроллеры РЕМИКОНТ Р-112
• Модуль МП3-02 предназначен для установки в контроллеры РЕМИКОНТ Р-110

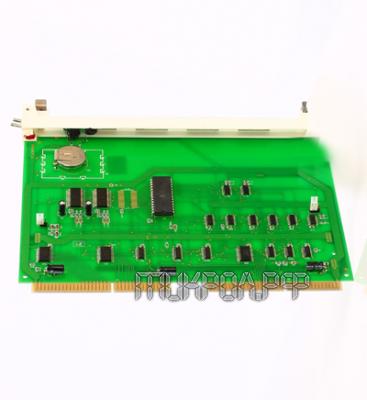

Модуль имеет плату печатного монтажа с радиоэлементами схемы МП3, заканчивающуюся печатной вставкой, на которой располагаются сигналы связи с контроллером.

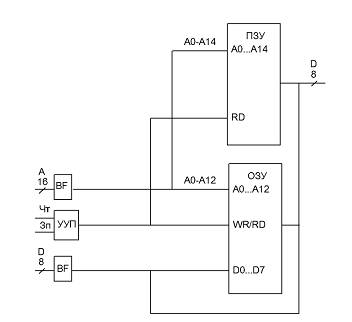

Структурная схема МП3

ПЗУ хранит команды и константы, требуемые для работы контроллера. ОЗУ, емкостью 2 страницы по 8 Кбайт, работает как внутренняя оперативная память РЕМИКОНТ.  Режим разрешенного чтения определяется по свечению светодиода «ЧТЕНИЕ» на панели МП3.

Не смотря на свою достаточно уникальную функцию, модуль МП3 сложен довольно просто и вовсе не вызовет ни у кого сложностей с использованием.

Можно даже составить небольшой вывод из всего вышесказанного: модуль запоминает рабочие процессы контроллера, а так же их в какой-то степени контролирует.

• Информационная емкость узла ПЗУ – 32 Кбайт;

• Информационная емкость узла ОЗУ – 2×8 Кбайт;

• Вид климатического исполнения: УХЛ 4.2;

• Электрическое питание: стабилизированное напряжение постоянного тока 5 В;

• Ток потребления: ≤ 0.3 А;

• Степень защиты: I300;

• Габариты: 253×21×182 мм;

• Масса: ≤ 0.3 кг.
