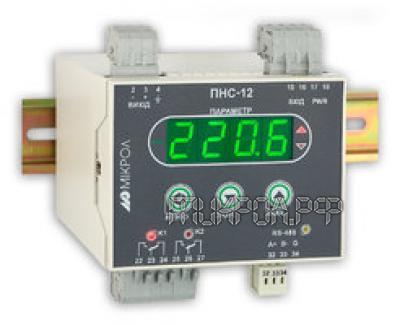

Преобразователь переменного напряжения показывающий ПНС-12
Преобразователь переменного напряжения показывающий
Предназначен для непрерывного преобразования переменного напряжения в унифицированный аналоговый сигнал, преобразования и отображения текущего значения входного сигнала на встроенном цифровом дисплее
Вход:- переменное напряжения:
0…75 мВ;
0…500 В.
- RS-485/ModBus.
- 0-5 мА (Rн<=2кОм);
- 0(4)-20 мА (Rн<=500 Ом);
- 0-10В (Rн>=2кОм);
- два механических реле (до 250В, 8А);
|
Название |
Значение |
|
Аналоговый входной сигнал |
|
|
Количество аналоговых входов |
1 |
|
Диапазон изменения входного сигнала: |
|
| - напряжение переменного тока частотой 50±20 Гц |
от 0 мВ до 75 мВ (с шунта) от 0 В до 10 В от 0 В до 15 В от 0 В до 60 В от 0 В до 100 В от 0 В до 150 В от 0 В до 250 В от 0 В до 500 В |
|
Основная приведенная погрешность преобразования |
± 0,4% |
|
Время преобразования, не более |
6 сек |
|
Предельная перегрузка (от диапазона входного сигнала) |
|
|
- до 100 В |
в 5 раз |
|
- свыше 100 В |
в 2 раза |
|
Максимальное время перегрузки, не более |
5 сек |
|
Гальваническая изоляция входного сигнала, не менее |
4000 В |
|
Аналоговый выходной сигнал |
|
|
Количество аналоговых выходов |
1 |
|
Тип выходного аналогового сигнала |
0-5 мА (Rн<=2кОм) 0-20 мА (Rн<=500 Ом) 4-20 мА (Rн<=500 Ом) 0-10В (Rн>=2кОм) |
|
Величина пульсации выходного сигнала постоянного тока и напряжения |
± 0,25% верхней границы изменения выходного сигнала |
|
Цифровая индикация |
|
|
Точность индикации |
±0,01% |
|
Количество разрядов цифрового индикатора |
4 |
|
Высота цифр светодиодных индикаторов |
14 мм |
|
Дискретные выходные сигналы |
|
|
Количество дискретных выходов |
2 |
|
Типы выходов - механическое реле (переключаемый контакт) |
до 250В, 8А переменного тока при резистивной нагрузке |
|
до 250В, 3А переменного тока при индуктивной нагрузке (cosj=0,4) |
|
|
- от 5В до 30В постоянного тока от 10мА до 5А при резистивной нагрузке |
|
|
Гальваническая развязка дискретных выходов |
между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В) |
|
Последовательный интерфейс RS-485 |
|
|
Тип канала |
Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
|
Количество приемопередатчиков |
32 приемопередатчика на одном сегменте |
|
Максимальная длина линии в пределах одного сегмента сети |
1200 метров |
|
Количество активных передатчиков |
1 (только один передатчик активный) |
|
Максимальное количество узлов в сети |
250 с учетом магистральных усилителей |
|
Вид кабеля |
витая пара, экранированная витая пара |
|
Гальваническая развязка |
интерфейс гальванически изолирован от других
входов-выходов и |
|
Протокол связи |
Modbus режим RTU (Remote Terminal Unit) |
|
Электрические данные |
|
|
Напряжение питания: |
|
|
• переменного тока |
170 .. 242 В, 50 Гц |
|
• постоянного тока |
18 .. 36 В |
|
Потребляемая мощность от сети переменного тока, не более: |
5 ВА |
|
Ток потребления по питанию 24В, не более: |
170 мА |
|
Корпус. Условия эксплуатации |
|
|
Тип корпуса |
крепление на DIN-рейку, настенное, IP30 |
|
Габаритные размеры (ВхШхГ) |
115х100х110 мм |
|
Масса блока, не более |
0,6 кг |
|
Температура окружающей среды |
от -40°С до +70°С |
|
Атмосферное давление |
от 84 до 106,7 кПа |
|
Вибрация с частотой / амплитудой |
до 60Гц / до 0,1мм |
