БПО-32

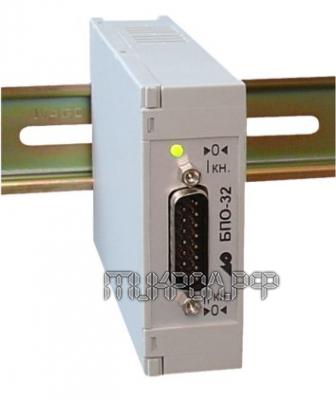

Блок преобразования сигналов термосопротивлений БПО-32

• Предназначены для преобразования сигналов термопреобразователей сопротивлений

• ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100,
  ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100
  в выходной унифицированный сигнал постоянного тока.

• Диапазоны измеряемых температур -200...+200°С для медных термопреобразователей и -200...+850°С для платиновых термопреобразователей (в зависимости от используемого типа термопреобразователя сопротивления).

• Измерение температуры

• Усиление и нормализация сигналов термопреобразователей сопротивлений

• Многоканальные измерительные системы

• Системы автоматического регулирования и управления технологическими процессами в промышленности

• Преобразование сигналов от потенциометрических датчиков, включая реохорды автоматических потенциометров, мостов и исполнительных механизмов

• Количество каналов: 2 идентичных, имеющих одинаковую настройку

• Гальваническая изоляция: между каналами, по питанию

• Схема подключения датчика: - 3-х проводная

• Компенсация нелинейности характеристики: для платиновых термопреобразователей сопротивлений ТСП

• Регулировка начального значения сопротивления (соответствующее нулевому выходному сигналу) и диапазона изменения сопротивления (соответствующее изменению выходного сигнала)

• Ток питания датчика: 2 ± 0,5 мА

• Начальное значение входного сигнала: от 0 до 150 Ом

• Диапазон изменения входного сигнала: от 2,5 до 200 Ом

• Выходной сигнал: 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн<0,5кОм)

• Основная приведенная погрешность преобразования: ±0,25%

• Температура окружающей среды: от -40°С до +70°С

• Питание: нестабилизированные 24В±15%

• Ток потребления: не более 90 мА

• Корпус (ВхШхГ): 44х92х123 IP30, крепление: рельс DIN35х7.5 EN50022, масса: не более 0,24кг.

1. Заказ блока преобразования имеет следующую форму:

• Тип прибора БПО-32

• Тип датчика (термопреобразователя сопротивления)

• Условное обозначение номинальной статической характеристики преобразования ТС

• Номинальное значение отношения W100

• Диапазон измеряемых температур

• Тип выходного сигнала.

2. По отдельному заказу блок БПО-32 может быть изготовлен и настроен на нестандартные значения начального значения и диапазона изменения входного сигнала.

БПО-32-D-C-W-N-K-T-L,

Где:

• D - тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП)

• C - условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21гр., 23гр.)

• W - номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП)

• N - начальное значение измеряемой температуры: в градусах Цельсия

• K - конечное значение измеряемой температуры: в градусах Цельсия

• T - выходной сигнал: 0-5 мА; 0-20мА, 4-20 мА; 0-10 В

• L — наличие и длина клеммно-блочного соединителя входных и выходных сигналов:

• 0 — КБЗ отсутствует,

• 0,5 — КБЗ-16-11-0,5
