БПТ-2

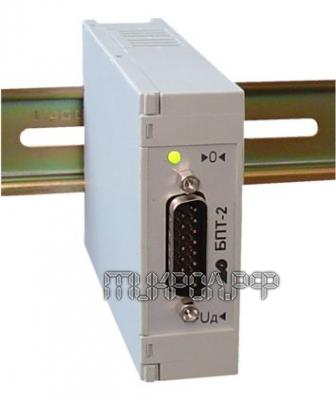

Блок преобразования сигналов тензодатчиков БПТ-2

Предназначен для непрерывного пропорционального преобразования сигнала тензорезисторных датчиков в выходной унифицированный сигнал постоянного тока сопротивления.

• Системы непрерывного взвешивания и измерения веса

• Системы автоматического порционирования требуемой массы вещества

• Автоматическое весовое дозирование

• Измерение и контроль массы, точечных нагрузок, усилия, деформации

• Силоизмерительные системы

• Системы автоматического регулирования и управления технологическими процессами в промышленности

• Количество каналов измерения: 1

• Схема подключения датчика: четырехпроводная

• Эквивалентное сопротивление датчика: 75...1000 Ом

• Напряжение питания датчика: постоянное 10 В

• Диапазон значений рабочего коэффициента передачи подключаемых датчиков: -0,8...3 мВ/В

• Начальное значение входного сигнала: 0; 2; 4; 6; 8; 10; 12;.14; 16;.18; 20;.25; 30; 40 мВ

• Номинальный диапазон изменения входного сигнала: 1; 2; 5; 10; 15; 25; 40; 60; 80; 100 мВ

• Диапазоны изменения выходного сигнала: 0-5 мА (Rн<2кОм); 0-20 мА, 4-20 мА (Rн<0,5кОм)

• Основная приведенная погрешность преобразования: не превышает 0,25%

• Температура окружающей среды: от -40°С до +70°С

• Напряжение питания: от источника постоянного тока нестабилизированные 24В ±15%

• Ток потребления: не более 100 мА

• Корпус (ВхШхГ): 44х92х123 мм, IP30

• Крепление: рельс DIN35х7.5 EN50022

• Масса: не более 0,22 кг

По отдельному заказу блоки БПТ-2 могут быть изготовлены и настроены на нестандартные значения начального значения и диапазона изменения входного сигнала

БПТ-2-N-K-T-L,

Где:

• N - начальное значение входного сигнала: 0; 2; 4; 6; 8; 10; 12; 14; 16; 18; 20; 25; 30; 40 мВ
• K - диапазон изменения входного сигнала: 1; 2; 5; 10; 15; 25; 40; 60; 80; 100 мВ
• T - код выходного сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА
• L — наличие и длина клеммно-блочного соединителя входных и выходных сигналов:
• 0 — КБЗ отсутствует,
• 0,5 — КБЗ-8-11-0,5
