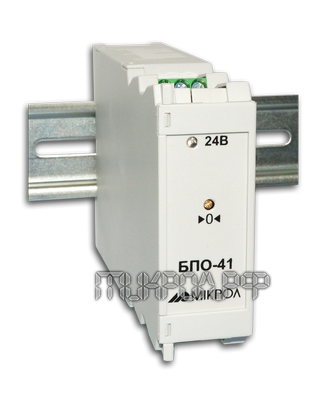

Блок преобразования сигналов БПО-41
- Предназначен для преобразования сигналов термопреобразователей сопротивлений
-
ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100,
ТСП 50П, ТСП 100П, ТСП 21гр., Pt 50, Pt 100
в выходной унифицированный сигнал постоянного тока. -
Диапазоны измеряемых температур -200...+200°С для медных термопреобразователей и -200...+850°С для платиновых термопреобразователей (в зависимости от используемого типа термопреобразователя сопротивления).
-
Регулировка начального значения сопротивления (соответствующее нулевому выходному сигналу) и диапазона изменения сопротивления (соответствующее изменению выходного сигнала)
-
Измерение температуры
-
Усиление и нормализация сигналов термопреобразователей сопротивлений
-
Преобразование сигналов от потенциометрических датчиков, включая реохорды автоматических потенциометров, мостов и исполнительных механизмов
-
Многоканальные измерительные системы
-
Системы автоматического регулирования и управления технологическими процессами в промышленности
| Название | Значение |
|---|---|
| Количество каналов | 1 |
| Гальваническая изоляция | 3-х уровневая гальваническая развязка (вход/выход/питание) |
| Схема подключения датчика | четырехпроводная |
| Компенсация нелинейности характеристики | для платиновых термопреобразователей сопротивлений ТСП |
| Начальное значение входного сигнала | от 0 до 150 Ом |
| Диапазон изменения входного сигнала | от 0 до 200 Ом |
| Выходной сигнал |
0-5 мА (Rн<=2кОм) 0-20 мА (Rн<=0,5кОм) 4-20 мА (Rн<=0,5кОм) 0-10 В (Rн>=2кОм) |
| Погрешность преобразования | 0,25% |
| Температура окружающей среды | от минус 40 °С до плюс 70 °С |
| Напряжение питания | =9..36В (нестабилизированное) |
| Ток потребления, не более | 110 мА |
| Габаритные размеры ВхШхГ | 76 х 26 х 115 мм |
| Степень защиты | IP30 |
| Масса, не более | 0,13 кг |
| Крепление | рельс DIN35х7.5 EN50022 |
БПО-41-D-C-W-N-K-T,
где:
D - тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП, Rx – для
резистивных датчиков)
C - условное обозначение номинальной статической характеристики преобразования
(например: 50М, 100М, 50П, 100П, 21гр., 23гр., R – для резистивных датчиков)
W - номинальное значение отношения W100, (1,428 и 1,426 для ТСМ, 1,391 и 1,385
для ТСП, WR – для резистивных датчиков)
N - начальное значение измеряемой температуры: в градусах Цельсия или в Омах
K - конечное значение измеряемой температуры: в градусах Цельсия или в Омах
T - код выходного сигнала:
1 - 0-5 мА;
2 - 0-20 мА;
3 - 4-20 мА;
4 - 0-10 В.
Сделать заказ и запросить дополнительную информацию по БПО-41 Вы можете здесь.
