БРУ-1

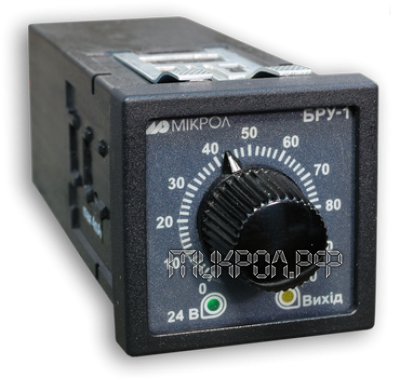

Блок ручного задатчика БРУ-1

Предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:
Блока ручного задатчика аналогового сигнала
Блока ручного управления аналоговым исполнительным механизмом (ИМ)

Блоки БРУ-1 выполнены в корпусе с передней панелью 48х48

Функциональные возможности

Аналоговый выходной сигнал 0-5 мА, 0-20 мА, 4-20 мА, 0-10В
Ручка управления на передней панели для изменения значения выходного аналогового сигнала
Шкала отсчетного устройства на передней панели
Светодиодные индикаторы на передней панели:
подключения питания
индикатор наличия тока в выходной цепи
Подключение прибора осуществляется с помощью разъема-клеммы на задней панели прибора

Технические характеристики

Выходной аналоговый сигнал: 0-5 мА (Rн<2кОм), 0(4)-20 мА (Rн2 кОм)
Максимальная погрешность установки сигнала задания по лимбу потенциометра: +-2,0%
Диапазон изменения установки задания: 0-100%
Температура окружающей среды: от -40°С до +70°С
Напряжение питания: 15-30В постоянного тока
Ток потребления: не более 75 мА
Корпус (ВхШхГ): щитовой 48х48х140 мм DIN43700, IP30. Монтажная глубина: 125 мм
Масса блока: не более 0,16 кг

Обозначение при заказе:

БРУ-1-В-U

где:
B - код выходного аналогового сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В
U - напряжение питания: 24 - 24В постоянного тока
