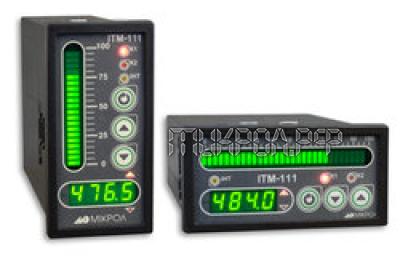

Индикатор технологический микропроцессорный ИТМ-111В предназначен для измерения одного входного физического параметра (температура, давление, расход, уровень и т. п.), обработки, преобразования, использования математических функций и отображения на встроенном четырехразрядном цифровом дисплее и на горизонтальном (ИТМ-111) или вертикальном (ИТМ-111В) линейном индикаторе
Один аналоговый вход- унифицированный сигнал;
- напряжение;
- термопреобразователь сопротивления;
- термопара.
- RS-485 / ModBus / MASTER или SLAVE Выход аналоговый (опция):
- 0-5 мА (Rн<=2кОм);
- 0(4)-20 мА (Rн<=500 Ом);
- 0-10В (Rн>=2кОм) - по отдельному заказу;
- транзистор ОК: до 40В, 100мА;
- реле (переключаемый контакт): до 220В, 8А;
- твердотельное реле: до 60В, 1АAC/ADC.
| Название | Значение |
| Аналоговый входной сигнал | |
| Количество аналоговых входов | 1 |
| Диапазон изменения входного сигнала: | |
| - унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| - напряжения | 0-50мВ, 0-75 мВ, 0-200 мВ, 0-1 В, 0-5 В |
| - от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| - от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,1 сек |
| Гальваническая изоляция | трехуровневая (по входу, выходу, питанию) |
| Период обновления информации на дисплее: не более | 0,5 сек |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Характеристики встроенного источника питания для пассивного датчика | 21В / 25мА |
| Аналоговый выходной сигнал (опция) | |
| Количество аналоговых выходов | 1 (при заказе опции аналогового выхода) |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм) |
| Основная приведенная погрешность формирования выходного сигнала | ±0,2% |
| Цифровая индикация | |
| Количество цифровых дисплеев | 1 |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 8 мм |
| Линейная индикация | |
| Количество сегментов линейного индикатора: | |
| - ИТМ-111В | 21 (вертикальное положение линейного индикатора) |
| - ИТМ-111 | 31 (горизонтальное положение линейного индикатора) |
| Тип индикатора | сегмент, гистограмма |
| Точность линейной индикации | 5,0% (2,5% - с мигающим сегментом) |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | 2 |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 250В, 8А переменного тока при резистивной нагрузке |
| до 250В, 3А переменного тока при индуктивной нагрузке (cos?=0,4) | |
| от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке | |
| - твердотельное реле | до 60В, 1АAC/ADC |
| Гальваническая развязка дискретных вых | между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В) |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и остальных цепей (напряжение гальванической развязки не менее 500 В) |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | 100 .. 242 В, 50 Гц |
| • постоянного тока | 18 .. 36 В |
| Потребляемая мощность от сети переменного тока, не более: | 6,5 ВА |
| Ток потребления по питанию 24В, не более: | 180 мА |
| Корпус. Условия эксплуатации | |
| Тип корпуса | щитовой, IP30 |
| Габаритные размеры (ВхШхГ): | |
| - ИТМ-111 | 48х96х160 мм |
| - ИТМ-111В | 96х48х160 мм |
| Масса блока, не более | 0,35 кг |
| Температура окружающей среды | от -40°С до +70°С |
| Атмосферное давление | от 84 до 106,7 кПа |
| Вибрация с частотой / амплитудой | до 60Гц / до 0,1мм |
