МИК-25

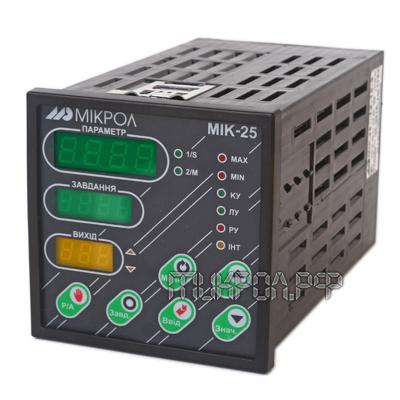

Универсальный одноканальный измеритель-регулятор МИК-25

Регулятор МИК-25 предназначен для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве. Регуляторы позволяют обеспечить высокую точность поддержания значения измеряемого параметра.Измерение, контроль и автоматическое регулирование одного технологического параметра (температура, давление, расход, уровень и т.п.) Контуры автоматического регулирования с управлением от ЭВМ

• Системы автоматического регулирования различных технологических параметров
• Удаленные устройства связи с объектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

• Аналоговый или импульсный П/ПИ/ПД/ПИД-регулятор соотношения с внутренней обратной связью по положению исполнительного механизма или с концевыми выключателями
• Аналоговый или импульсный каскадный П/ПИ/ПД/ПИД-регулятор с внутренней обратной связью по положению исполнительного механизма или с концевыми выключателями
• Работа с унифицированными сигналами, термопреобразователями сопротивления ТСП 50П, 100П, гр.21, диапазон измеряемых температур от -50 … +650°С, ТСМ 50М, 100М, гр.23 (от
• 50 … +200°С)
• Выбор и конфигурирование структуры регулятора: 2-х позиционный, 3-х позиционный или П, ПИ, ПД, ПИД регулирование с импульсным или аналоговым выходом, стандартный, соотношение, каскадный, коррекции параметра или заданной точки, с внутренней, с внешней обратной связью по положению исполнительного механизма или с концевыми выключателями
• Стабилизирующее и следящее регулирование
• Прибор ручного управления аналоговым, импульсным, дискретным исполнительным механизмом, с индикацией задающего воздействия и индикацией реального значения положения исполнительного механизма
• Индикатор двух физических величин, задатчик функций
• Цифровая индикация значений параметра, заданной точки, выходного сигнала
• Прямое, обратное регулирование
• Статическая и динамическая балансировка узла задатчика
• Функция линейного изменения заданной точки
• Цифровая калибровка начала шкалы и диапазона измерения
• Масштабирование шкал измеряемых параметров в произвольных технологических единицах
• Линеаризация входных сигналов (по 20 точкам)
• Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу
• Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
• Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях
• Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
• Четыре свободно-программируемых дискретных выхода
• Использование сигналов от концевых выключателей исполнительного механизма (в импульсном регуляторе с внешней обратной связью)
• Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX с гистерезисом (относительно уставок MIN-MAX соответствующего дискретного выхода)
• Мониторинг исправности датчиков (их линий связи или измерительного канала) с программируемой системой безопасного управления исполнительными механизмами
• Функция ограничения аналогового выхода (или аналоговой ячейки импульсного регулятора)
• Ре трансмиссия аналоговых входов и аналоговых параметров на аналоговый выход устройства
• Автоматическая коррекция положения исполнительного механизма
• Конфигурирование параметров интегральных исполнительных механизмов постоянной скорости: время механизма Тм, минимальная длительность импульса Тмин
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
• Количество приборов в сети RS-485: до 255
• Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов

• Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью клавиш передней панели или по интерфейсу RS-485 с помощью программного пакета-конфигуратора "МИК-Интеллект"
• Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПЭВМ
• Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на ПЭВМ.
  В качестве приложения-клиента, например, может использоваться SCADA-система, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0.

• Количество каналов измерения: 2
• Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
• Период измерения: не более 0,1 сек
• Период обновления информации на дисплее: не более 0,5 сек
• Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>50кОм)
• Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
• Основная приведенная погрешность измерения: ± 0,2%
• Разрешающая способность цифровой индикации: ±0,01%
• Количество разрядов цифрового индикатора: 4
• Высота цифр светодиодных индикаторов: 10 мм (параметр) и 8 мм (задание, выход)
• Выходной аналоговый сигнал: 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн2кОм - по требованию заказчика)
• 2 дискретных входа =24В/10мА
• 4 дискретных выхода: транзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа клеммно-блочного соединителя)
• Температура окружающей среды: от -40°С до +70°С
• Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц
• Потребляемая мощность: не более 8,5 Вт
• Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30
• Монтажная глубина: 190 мм
• Масса блока: не более 1,1 кг

МИК-25 - АА - ВВ - С - DD

Где:
АА и ВВ, соответственно код калибровки входа 1-го и 2-го каналов

1. унифицированный 0-5 мА
2. унифицированный 0-20 мА
3. унифицированный 4-20 мА
4. унифицированный 0-10 В
5. Напряжение 0 … 75 мВ
6. Напряжение 0 … 200 мВ
7. Напряжение 0 … 2В
8. ТСМ 50М, W100=1,426, -50 … +200°С
9. ТСМ 100М, W100=1,426, -50 … +200°С
10. ТСМ гр.23, -50 … +180°С
11. ТСП 50П, W100=1,391, -50 … +650°С
12. ТСП 100П, W100=1,391, -50 … +650°С
13. ТСП гр.21, -50 … +650°С
14. Термопара ТХА, 0°…+1300°С
15. Термопара ТХК, 0°…+800°С
16. Термопара ТЖК (J), 0°...+1100°С
17. Термопара ТХКн (E), 0°...+850°С
18. Термопара ТПП10 (S), 0°...+1600°С
19. Термопара ТПР (B), 0°...+1800°С
20. Термопара ТВР-1 (А-1), 0°...+2500°С

C - код выходного аналогового сигнала: 1 - 0-5 мА, 2 - 0-20 мА, 3 - 4-20 мА, 4 - 0-10В

DD — наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
Т 0 — КБЗ отсутствует,
Т 0,75 — с транзисторным выходом КБЗ-25-11-0,75
Р 0,75 — с релейным выходом КБЗ-28Р-11-0,75
С 0,75 — с симисторными выходами КБЗ-28С-11-0,75
К 0,75 — с твердотельными реле КБЗ-29К-11-0,75

1. Буква соответствует типу выходного сигнала и типу соединителя:
Т — транзисторный, Р — релейный, С — симисторный, К — твердотельное реле
2. Цифра 0,75 соответствует стандартной длине соединителя в метрах
