МТР-8

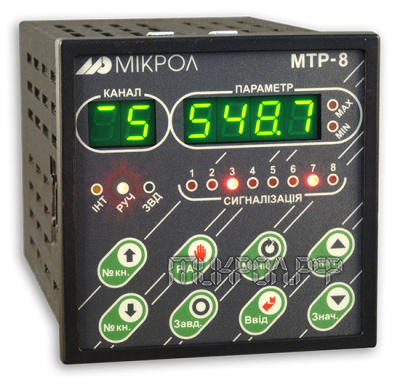

Микропроцессорный терморегулятор МТР-8

• Системы промышленной автоматики
• Многоканальные системы цифровой индикации технологических параметров
• Удаленные устройства связи с объектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

МТР-8 – это цифровой регулятор, предназначенный для комплексного и автономного использования в АСУТП, как система предупредительной и аварийной сигнализации, блокировки и защиты технологического оборудования.

Регулятор МТР – это новый класс современных аппаратов данного типа массу положительных качеств:

• Многофункциональность;
• Широкие возможности коммутации;
• Низкое потребление электричества;
• Надежность;
• Гибкость;
• Удобство обслуживания и монтажа.

Регулятор МТР-8 можно использовать:

• при определении средних значений, разности параметров и давления;
• для определения сигнала датчика от 8 входных контролируемых физических параметров;
• при контроле внешними исполнительными механизмами, позволяя регулировать по закону ПИД или по 2-х позиционному закону дискретное регулирование входного параметра;
• при обработке и отображении текущего значения на встроенном 4-х разрядном цифровом индикаторе;
• для формирования 2-х уровневой технологической сигнализации.

МТР-8 после конфигурации может быть изменен таким образом, что в нем могут быть применены:

• 8 канальные измерения;
• до 4-х каналов ПИД аналогового регулятора;
• до 8 каналов ПИД/ШИМ - импульсного, 2-х и 3-х позиционного регулятора;
• до 16 каналов сигнализации выхода параметров в установленные сроки;
• до 16 каналов защитного отключения.

Регулятор поддерживает подключение датчиков, устанавливающих единый сигнал 0 – 5 мА, 0 – 20 мА и 4 – 20мА, за счет использования высокой защиты от помех. Датчики подключаются к термопаре, по 2-х проводной схеме подключения и термопреобразователю сопротивления по 3-х проводной схеме подключения. Фильтрация и линеаризация измеряемого значения происходит цифровым методом.

Программная память МТР-8 имеет все требуемые функции для управления процессами большинства прикладных инженерных задач: программная настройка каналов по внешнему источнику аналогового сигнала, измерение значений между исследуемыми характеристиками и т.д.

Настройка МТР-8 происходит через основную панель прибора или интерфейс RS-485 программой МИК - конфигуратор. Все изменения хранятся в памяти прибора, которые МТР-8 способен восстановить после прерывания питания напряжения сети.

• Работа с датчиками, имеющими унифицированный выходной сигнал постоянного тока или напряжения
• Схема подключения унифицированных входов 2-х проводная
• Работа с термопарами ТЖК (J) 0°...+1100°С, ТХК (L) 0°…+800°C, ТХКн (E) 0°... +850°С, ТХА (K) 0°... +1300°С, ТПП10 (S) 0°...+1600°С, ТПР (B) 0°... +1800°С, ТВР-1 (А-1) 0°... +2500°С
• Работа с датчиками термопреобразователями сопротивления. Широкий диапазон измеряемых температур ТСМ: -50 … 200?С, ТСП: -60 … 750?С
• Совместимость с большинством термопреобразователей, подключаемых по 3-х проводной схеме ТСМ (50М, 100М, гр.23), ТСП (50П, 100П, гр.21)
• Измерение, контроль и автоматическое регулирование восьми входных технологических параметров (температура, давление, расход, уровень и т.п.), для управления процессом нагрева (охлаждения) в печах, термопластавтоматах и другом технологическом оборудовании
• Управление исполнительными механизмами по ПИД-ШИМ, ПИД-импульсном или 2-х позиционному закону
• Контуры автоматического регулирования с управлением от ЭВМ
• Прибор ручного управления двухпозиционной нагрузкой, с индикацией задающих воздействий
• Каждый канал терморегулятора МТР-8 может быть сконфигурирован на подключение любого типа датчика
• Масштабирование шкал измеряемых параметров в произвольных технологических единицах
• Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
• Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
• Линеаризация входных аналоговых сигналов по 20 точкам
• Мониторинг и сигнализация исправности датчиков, линий связи или измерительного канала
• Программируемая функция безопасного управления выходными устройствами регулятора при отказах датчиков, линий связи или измерительного канала
• Прямое, обратное регулирование
• Свободно программируемые выходные устройства. Программируемая логика работы выходных устройств
• Цифровая калибровка начала шкалы и диапазона измерения
• Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу
• Переключение каналов: ручное (оператором), автоматическое (время индикации от 1 до 9 секунд)
• Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
• Количество приборов в сети RS-485: до 255
• Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов

• Количество каналов измерения и управления: 8
• Гальваническая изоляция групповая: трехуровневая (по входу, выходу, питанию)
• Период измерения: не более 0,2 сек
• Период обновления информации на дисплее: не более 0,5 сек
• Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
• Входные сигналы от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
• Входные сигналы от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
• Основная приведенная погрешность измерения: ±0,2%
• Подавление помехи общего вида: 85 дБ
• Разрешающая способность цифровой индикации: ±0,01%
• Количество разрядов цифрового индикатора (параметр): 4
• Высота цифр светодиодных индикаторов: 10 мм (параметр)
• Количество аналоговых выходов:
  1—в базовой модели
  1-3 — на модуле расширения
• Типы выходных аналоговых сигналов: 0-5 мА (Rн<=2кОм), 0-20 мА, 4-20 мА (Rн=2кОм)
• Количество дискретных выходов:
  8—в базовой модели
  8—на модуле расширения
• Дискретных выхода: транзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа комплекта клеммно-блочных соединителей)
• Температура окружающей среды: от -40°С до +70°С
• Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц
• Потребляемая мощность: не более 8,5 Вт
• Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30. Монтажная глубина: 195 мм
• Масса блока: не более 1,1 кг

• Конфигурирование прибора, изменение его настроек и параметров, осуществляется с помощью клавиш передней панели или по интерфейсу RS-485 с помощью программного пакета-конфигуратора "МИК-Интеллект"
• Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПЭВМ
• Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на ПЭВМ.
  В качестве приложения-клиента, например, может использоваться SCADA-система, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0

• 8-ми канальный измеритель
• 8-ми канальный 2-х, 3-х позиционных, ПИД – ШИМ или ПИД – импульсный регулятор
• 4-х канальный ПИД – аналоговый регулятор
• 8-ми канальный сигнализатор выхода параметров за допустимый предел
• 8-ми канальный прибор защитного отключения по параметру

МТР-8-NN-AA-BB-DD-E-MM-LLLL

где:
NN — код модели терморегулятора:
15 (модель МТР-8-15)
AA — код входа для моделей МТР-8-15:
01 — (0-5) мА, 02 — (0-20) мА, 03 — (4-20) мА, 04 — (0-10)В
05 — ТСМ 50М, W100=1,428, -60°С...+200°С
06 — ТСМ 100М, W100=1,428, -60°С...+200°С
07 — ТСМ гр.23, W100=1,426, -60°С...+200°С
08 — ТСП 50П, W100=1,391, -80°С...+750°С
09 — ТСП 100П, W100=1,391, -80°С...+750°С
10 — ТСП гр.21, W100=1,391, -50°С...+650°С
20 — ТЖК (J), 0°...+1100°С
21 — ТХК (L), 0°…+800°C
22 — ТХКн (E), 0°...+850°С
23 — ТХА (K), 0°...+1300°С
24 — ТПП10 (S), 0°...+1600°С
25 — ТПР (B), 0°...+1800°С
26 — ТВР-1 (А-1), 0°...+2500°С
BB — наличие, тип и длина клеммно-блочного соединителя входных сигналов:
(КБЗ-24-17-0,75 для МТР-8-15)
0 — КБЗ отсутствует, 0,75 (цифра соответствует стандартной длине соединителя в метрах).
DD — наличие, тип и длина клеммно-блочного соединителя выходных сигналов:
Т 0 — КБЗ отсутствует,
Т 0,75 — с транзисторными выходами КБЗ-16-14-0,75
Р 0,75 — с релейными выходами КБЗ-30Р-11-0,75
С 0,75 — с симисторными выходами КБЗ-30С-11-0,75,
К 0,75 — с твердотельными реле КБЗ-30К-11-0,75.

1. Буква соответствует типу выходного сигнала и типу соединителя:
Т — транзисторный, Р — релейный, С — симисторный, К — твердотельное реле
2. Цифра 0,75 соответствует стандартной длине соединителя в метрах.

E — код выходного унифицированного аналогового сигнала (базовой модели):
1 — 0-5 мА, 2 — 0-20 мА, 3 — 4-20 мА, 4 — 0-10В

ММ — код модуля расширения УСО (00-07)
Например, 03 — модуль расширения МР-51-03, при 00 — модуль УСО отсутствует.
Заказ модулей МР-51 — см. контроллер МИК-51.
LLLL — наличие, тип и длина клеммно-блочного соединителя модуля расширения УСО:
0 — КБЗ отсутствует,
0,75 — КБЗ-24-10-0,75 (для МР-51-03 и МР-51-06),
А0,75 — КБЗ-24-11-0,75 (для МР-51-07)
