Ультразвуковой расходомер РУС-1А

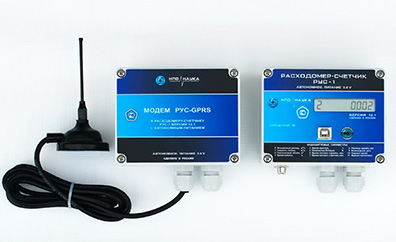

К обновленной версии расходомера РУС-1А теперь можно заказать и GPRS модем. Оба прибора имеют автономное питание!
Комплект расходомера с GPRS модемом "РУС-GPRS" может устанавливаться в удаленных местах, где нет возможности провести сетевое питание к электронным приборам: дачные поселки, удаленные системы водоснабжения и др.
Передача данных осуществляется на FTP-сервер, через GPRS канал либо с помощью SMS сообщений. FTP-сервер может создать сам пользователь. Способ и периодичность отправки данных пользователь задает при настройке GPRS-модема, также можно настроить передачу тревожного сообщения о несанкционированом вскрытии шкафа (двери), если подключить "сухой контакт" или герконовый датчик к модему.
Ресурс батареи расходомера РУС-1А составляет от 4 до 8 лет. Ресурс GPRS-модема рассчитан примерно на 1000 сообщений, т.е. если передавать данные один раз в сутки, то ресурса батареи модема хватит на 3 года.
Ультразвуковой расходомер РУС-1А имеет все преимущества ультразвукового расходомера за исключением ограничения по диаметру:в стандарном исполнении максимальный Ду 300 мм, при условии установки датчиков ПЭП по хорде и под углом 60 0 максимально возможный диаметр установки -600 мм. Ультразвуковые расходомеры РУС-1А выпускаются с 2009 года. Уникальная схемотехника и оригинальное программное обеспечение позволило создать ультразвуковой время-импульсный расходомер, работающий от литиевой батареи 3,6 В.
Совместно с тепловычислителем, например, ВКТ7, имеющим питание также от батареи, комплект можно использовать как полностью автономный теплосчетчик, который удобно монтировать в подвалах жилых домов. При этом подводить питание к теплосчетчику не требуется! Соответственно нет затрат на кабель, значительно сокращается время установки теплосчетчика.
Ультразвуковой расходомер РУС-1А имеет встроенный архив почасовых значений расхода, импульсный выход, USB порт. Изменение настроечных параметров производится чрезе USB порт с помощью компьютера (ноутбука).
При поставке все приборы индивидуально настраиваются и проходят процедуру проливки. Производятся как в раздельном исполнении, так и в исполнении "компакт" (электронный блок жестко закреплен на УПР).
Ультразвуковой расходомер РУС-1А отлично зарекомендовал в работе на объектах и пользуется большой популярностью у наших партнеров и потребителей как недорогой, надежный и удобный в эксплуатации прибор.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУС-1A
| Количество каналов измерения расхода | 1 |
| Диаметр условного прохода трубопровода, мм | 15 ÷ 300 |
| Ду трубопровода при врезке датчиков ПЭП по хорде под углом 60 0, мм | 300 ÷ 600 |
| Максимальное давление среды, МПа | 10 |
| Материал УПР для Ду 15 ÷ 200 мм | 12Х18Н10Т |
| Тип присоединения УПР | фланцевое / муфтовое /под сварку |
| Температурный диапазон использования первичного преобразователя (УПР), С0 | 0 ÷ 150; по спец заказу до 200 |
| Температурный диапазон эксплуатации электронного блока, С0 | 5÷ 50 |
| Средняя относительная погрешность измерения расхода, % | + 2,0 |
| Длина прямолинейных участков | 15 Dу до места установки и 5 Dу после |
| Максимальное расстояние от электронного блока до УПР, м | 200 |
| Степень защиты электронного блока | IP 55 |
| Питание электронного блока | от литиевой батареи 3.6 В |
| Ресурс работы от одной батареи, лет | 4÷ 8 (зависит от частоты использования сервисных функций) |
| Габаритные размеры электронного блока, мм | 155х60х90 |
| Масса электронного блока, кг | 0,8 |
| Средний срок службы, лет | 10 |
| Гарантийный срок, месяцы | 18 |
| Межповерочный интервал, лет | 4 |
ВЫВОД ИНФОРМАЦИИ:
- пассивный импульсный выход; USB.
- изменение программируемых параметров через компьютер (ноутбук).
КОМПЛЕКТАЦИЯ:
- электронный блок;
- ультразвуковой первичный преобразователь (УПР) в виде патрубка с датчиками ПЭП;
- ответные фланцы с крепежом ( по заказу);
- кабель связи РК 50-2-11 от датчиков ПЭП к электронному блоку ( по заказу).
