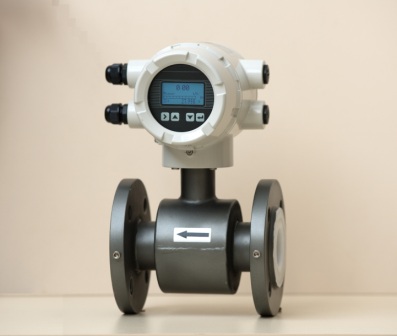

Электромагнитный расходомер NORDIS
Для промышленного применения в различных условиях эксплуатации и климатических зонах.
Предназначен для работы в тяжелых условиях для измерения различных электропроводных жидкостей, в том числе агрессивных.
NORDIS
- работа с различными жидкостями, в том числе и с агрессивными средами (кислоты, щелочи и тп.)
- возможность применения расходомера во взрывоопасных зонах группы llC
- работа расходомера в затопленном состоянии глубиной до 3-х метров для исполнения защиты корпуса IP68
- широкий выбор материала электродов (316L, хастелой (C, B), Ti, Ta, Pt)
- исполнения расходомеров с футеровкой из различных материалов, стойких к агрессивным жидкостям и способных выдерживать температуру до 250С°
- измерение потока в прямом и обратном направлении, определение заполнения трубопровода, оповещение о нештатных ситуациях
- вывод информации: импульсный выход,токовый выход 4-20мА, RS485 ModBus RTU; на индикатор: мгновенный расход (м3/ч), накопленный объем (м3), общее время работы (ч), скорость потока (м/с).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметры | NORDIS |
| Температурный диапазон окружающей среды | -10...+60 |
| Температурный диапазон измеряемой среды | С 0.... +120(до +250 по заказу) |
| Тип присоединения | фланцевое |
| Средняя относительная погрешность измерения расхода | 0,5 |
| Длина прямолинейных участков | 5Dу до места установки и 3Dу после |
| Степень защиты электронного блока | IP 65 (IP 67, IP 68 по заказу) |
| Питание электронного блока (через блок питания) | 220 В, 50 Гц, 24В |
| Габаритные размеры электронного блока,мм | 190х145х200 |
| Средний срок службы, лет | 12 |
| Гарантийный срок, месяцы | 18 |
| Межповерочный интервал, лет | 4 |
КОМЛЕКТАЦИЯ:
- первичный преобразователь с вычислителем;
- ответные фланцы с крепежом (по заказу).

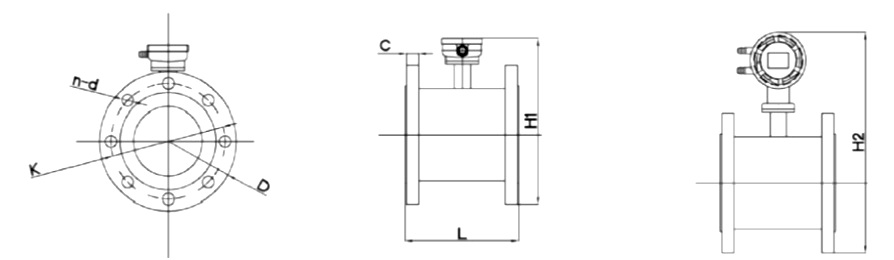

ГАБАРИТНЫЕ РАЗМЕРЫ NORDIS:
|
Исполнение расходомера |
Условный проход, Ду |
Давление в трубопроводе, МПа |
Габаритные и установочные размеры |
|||||||
|
D, мм |
L, мм |
H1, мм |
H2, мм |
K, мм |
d, мм |
n, мм |
C, мм |
|||
|
Nordis-015 |
15 |
4 |
95 |
150 |
180 |
280 |
60 |
14 |
4 |
14 |
|
Nordis-020 |
20 |
4 |
105 |
150 |
190 |
290 |
75 |
14 |
4 |
16 |
|
Nordis-025 |
25 |
4 |
115 |
150 |
200 |
300 |
85 |
14 |
4 |
16 |
|
Nordis-032 |
32 |
4 |
140 |
200 |
215 |
315 |
100 |
18 |
4 |
18 |
|
Nordis-040 |
40 |
4 |
150 |
200 |
225 |
325 |
110 |
18 |
4 |
18 |
|
Nordis-050 |
50 |
4 |
165 |
200 |
240 |
340 |
125 |
18 |
4 |
20 |
|
Nordis-065 |
65 |
1.6 |
185 |
200 |
255 |
355 |
145 |
18 |
4 |
20 |
|
Nordis-080 |
80 |
1.6 |
200 |
200 |
265 |
365 |
160 |
18 |
8 |
20 |
|
Nordis-100 |
100 |
1.6 |
220 |
250 |
285 |
385 |
180 |
18 |
8 |
22 |
|
Nordis-150 |
150 |
1.6 |
285 |
250 |
340 |
440 |
240 |
22 |
8 |
24 |
|
Nordis-200 |
200 |
1.0 |
340 |
300 |
395 |
495 |
295 |
22 |
8 |
24 |
|
Nordis-250 |
250 |
1.0 |
395 |
300 |
450 |
550 |
350 |
22 |
12 |
26 |
|
Nordis-300 |
300 |
1.0 |
445 |
400 |
500 |
600 |
400 |
22 |
12 |
26 |
|
Nordis-350 |
350 |
1.0 |
505 |
400 |
555 |
655 |
460 |
22 |
16 |
30 |
|
Nordis-400 |
400 |
1.0 |
565 |
450 |
615 |
715 |
515 |
26 |
16 |
32 |
|
Nordis-500 |
500 |
1.0 |
615 |
500 |
715 |
815 |
620 |
26 |
20 |
38 |
|
Nordis-600 |
600 |
1.0 |
670 |
600 |
820 |
920 |
725 |
30 |
20 |
42 |
|
Nordis-700 |
700 |
0.6 |
780 |
700 |
910 |
1010 |
810 |
26 |
24 |
40 |
|
Nordis-800 |
800 |
0.6 |
860 |
800 |
1020 |
1120 |
920 |
30 |
24 |
44 |
Сделать заказ и запросить дополнительную информацию по NORDIS Вы можете здесь.
