СТОР-1МК

Устройство контроля локомотивных радиостанций СТОР-1МК

ЯУИШ.464424.002-24ТУ

Устройство контроля СТОР-1МК предназначено для оперативного предрейсового дистанционного контроля локомотивных радиостанций РВ-1, РВ-1М, РВ-1.1М, РВС-1, РЛСМ-10 и документирования результатов контроля в эксплуатационных службах сети железных дорог (депо, пунктах ПТОЛ и т.д.).

СТОР-1МК обеспечивает возможность дистанционного контроля локомотивных радиостанций в режимах «Тест 2» и «Тест З» на любом из каналов в диапазоне метровых волн от 151,725 до 156 МГц и на любой из частот 2,130 или 2.150 МГц путем обмена сигналами взаимодействия по радиоканалу на выделенном для контроля канале рабочей сетки радиочастот с разносом 25 кГц.

Инициализация режима контроля может производиться как со стороны СТОР-1МК, так и с проверяемого локомотива. В последнем случае не требуется присутствие персонала на стационарном контрольном пункте, оборудованном устройством СТОР-1МК. Запрос на дистанционный контроль локомотивной радиостанции со стороны СТОР-1МК может быть произведен по номеру локомотива или номеру поезда. Дата, время, номер проверяемого локомотива, инициатор контроля и результаты фиксируются в СТОР-1МК путем распечатки или создания специального файла в ПЭВМ.

При контроле оценивается:

• прохождение сигналов взаимодействия по MB и ГМВ диапазонам;
• соответствие девиации частоты при посылке вызова допустимому значению;
• работоспособность НЧ тракта радиостанции;
• исправность проверяемой радиостанции по результатам ее самоконтроля в режиме ТЕСТ1.

При формировании обобщенного результата контроля учитывается принятая от локомотивной радиостанции информация по результатам ее проверки в режиме ТЕСТ1.

Кроме того, СТОР-1МК позволяет контролировать работоспособность радиостанций более раннего выпуска по инициативе механика на локомотиве, при этом возможна качественная оценка механиком ВЧ и НЧ тракта, т.к. СТОР-1М записывает сказанную механиком фразу на цифровой магнитофон, а затем, включив передатчик, воспроизводит эту фразу по радиоканалу обратно механику.

В отличие от ранее выпускаемой СТОР-1М,  СТОР-1МК предлагает более дружественный интерфейс. Элементы управления программы СТОР-1МК имеют всплывающие подсказки для пояснения работы с ними. Для хранения результатов проверки используется база данных Paradox. Результаты оценки уровня входного сигнала и девиации в обоих диапазонах выводятся в микровольтах и килогерцах. Служебная связь осуществляется с управляющего персонального компьютера. Для удобства ведения служебной связи в комплект поставки входит гарнитура. Кроме того, в комплект поставки входят антенны на оба диапазона.

Питание СТОР-1МК производится от сети переменного тока напряжением 187...242 В.

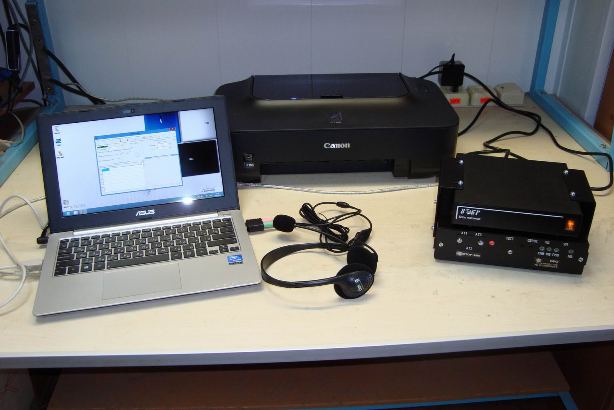

В комплект поставки СТОР-1МК входят:

• блок радиооборудования, содержащий приемопередатчики гектометрового (ППК) и метрового (ППУ) диапазонов, блок питания и блок автоматики;
• печатающее устройство;
• антенна метрового диапазона;
• антенна гектометрового диапазона с антенно-согласующим устройством;
• персональный компьютер с установленной управляющей программой;
• гарнитура;
• комплект кабелей для подключения блоков, в том числе и высокочастотные спуски.
