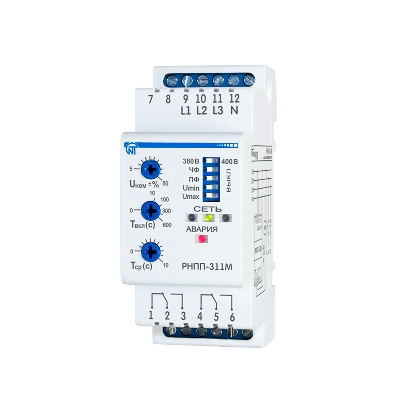

Трехфазное реле напряжения и контроля фаз РНПП-311M
Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети
ОСНОВНЫЕ ХАРАКТЕРИСТИКИСтрана-производитель товара: Россия
Дополнительные характеристики:
- Индикация: светодиоды
- Контроль обрыва фаз: Да
- Контроль чередования фаз: Да
- Контроль асимметрии фаз: Да
- Ток коммутации реле: 5А
- Отключение защит: Да
- Сечение подключаемого кабеля: 0,5-1,5мм²
- Точность определения порога срабатывания по напряжению: 3 В
- Габариты: 90,2*36*64,5
- Вес: 0,100 кг
Описание
Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:
- выход действующего значения напряжения за пределы допустимых порогов;
- нарушения последовательности и слипание фаз;
- нарушения полнофазности и симметричности сетевого напряжения.
Устройство контроллирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Светодиоды на лицевой панели реле индицируют:
- наличие напряжения в сети;
- состояние нагрузки (включена или отключена);
- вид возникшей аварии.
Регулировочные потенциометры позволяют пользователю установить:
- порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);
- задержку времени включения нагрузки после восстановления параметров сети;
- время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.
С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 400 / 415 В, а также включить или отключить контроль следующих параметров сети:
- последовательности и слипания фаз;
- полнофазности и симметричности сетевого напряжения;
- понижения напряжения;
- повышения напряжения.
Соответствующие комбинации положения переключателей позволяют РНПП-311М работать в различных режимах:
- режим полного контроля напряжения сети;
- режим контроля минимального/максимального напряжения;
- режим контроля минимального напряжения;
- режим контроля максимального напряжения;
- режим контроля наличия фаз;
- режим контроля неправильной последовательности и наличия слипания фаз;
- режим контроля перекоса фаз.
Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.
Предусмотрена возможность подключения оперативного питания 24 В (под заказ).
