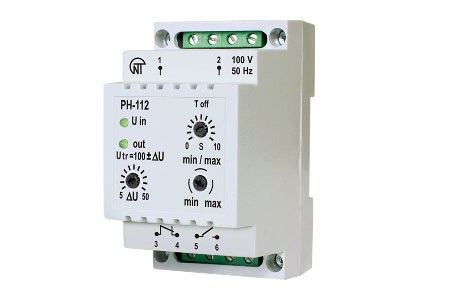

Реле напряжения РН-112
Универсальное электронное реле максимального/минимального напряжения РН-112 предназначено для контроля допустимой величины и наличия напряжения с номинальными параметрами 100 В, 50 Гц и коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИСтрана-производитель товара: Россия
Дополнительные характеристики:
- Номинальное напряжение, В 100
- Максимальный коммутируемый ток выходных контактов, А 5
- Индикация: Светодиоды
- Сечение проводов для подключения к клеммам, мм² 0,5 – 2
- Диапазон регулирования уставки по Umin, В 50 – 95;
- Диапазон регулирования уставки по Umах, В 105 – 150;
- Диапазон регулирования времени срабатывания, с 0,1 – 10
- Масса, кг, не более 0,15
Описание
Универсальное электронное реле максимального/минимального напряжения РН-112 предназначено для контроля допустимой величины и наличия напряжения с номинальными параметрами 100 В, 50 Гц и коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В.
Реле напряжения обеспечивает три режима работы:
- режим реле минимального напряжения (срабатывание только по минимальному порогу);
- режим реле максимального напряжения (срабатывание только по макс. порогу),
- режим симметричных уставок (срабатывание по обоим порогам).
Светодиоды индицируют:
- наличие напряжения в сети;
- состояние нагрузки (включена / отключена).
На лицевую панель устройства выведены следующие органы управления:
- переключатель режима работы реле;
- регулировка порога срабатывания реле по напряжению ( в процентах от номинального напряжения);
- установка времени срабатывания реле при достижении пороговых значений по напряжению.
