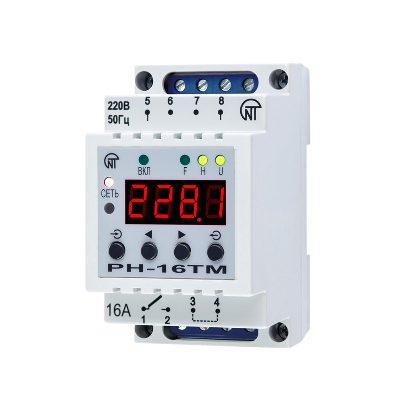

Суточно-недельный таймер РН-16ТМ
Предназначено для: включения/отключения нагрузки согласно установленных пользователем времен включения/отключения; отключения нагрузки при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети; включения/отключения нагрузки согласно установленным пользователем уровням освещенности.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИСтрана-производитель товара: Россия
Дополнительные характеристики:
- Тип: Таймер
- Номинальное напряжение 220 В
- Ток коммутации: 16 А
- Встроенное реле напряжения: Да
- Фотодатчик: Встроенный
- К-во программ: 2
- Габаритные размеры, мм 50х88х65
- Масса, кг, не более 0,150
Описание
Универсальное реле РН-16ТМ совмещает в себе функции:
- реле напряжения;
- фотореле;
- реле реального времени;
Максимальное количество программируемых событий в режиме таймер до 420.
Коммутирует нагрузку до 16 А непосредственно, свыше 16 А — контактами магнитного пускателя.
Таймер обеспечивает работу в двух независимых программируемых наборах команд, в пяти рабочих режимах и четырех временных режимах.
Имеет энергонезависимую память, что позволяет сохранять программируемые параметры в случае пропадания питания. С высокой эффективностью может быть использовано для систем ГВС, управления климатом, освещением, в агротехнике, а также в системах «умный дом».
Суточно-недельный таймер РН-16TM предназначен для:
- включения/отключения нагрузки согласно установленных пользователем времен включения/отключения;
- отключения нагрузки при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети;
- включения/отключения нагрузки согласно установленным пользователем уровням освещенности.
Реле обеспечивает работу в следующих режимах:
- недельный таймер;
- реле напряжения;
- фотореле;
- недельный таймер с контролем напряжения;
- фотореле с контролем напряжения.
Светодиоды на лицевой панели устройства индицируют:
- наличие напряжения в сети;
- состояние нагрузки (включена/отключена);
- режим работы реле.
Четырехразрядный семисегментный индикатор, в зависимости от выбранного режима, индицирует:
- текущее время;
- текущее значение напряжения в сети;
- уровень освещенности;
- поочередно текущее время и значение напряжения в сети;
- поочередно уровень освещенности и текущее значение напряжения в сети.
Фотодиод, контролирующий уровень освещенности, установлен на лицевой панели устройства.
Выходные контакты реле РН-16ТМ могут непосредственно коммутировать мощность нагрузки до 3,5 кВт (16А). При необходимости коммутировать большую мощность, необходимо использовать магнитный пускатель.
Меню устройства позволяет:
- выбрать режим работы;
- выбрать и изменить набор параметров;
- очистить текущий набор параметров;
- просмотреть список событий;
- создать список событий;
- установить текущее время;
- установить время включения и отключения нагрузки;
- установить день недели;
- установить порог минимально допустимого значения напряжения;
- установить порог максимально допустимого значения напряжения;
- установить время срабатывания отключения нагрузки по верхнему порогу напряжения;
- установить время срабатывания отключения нагрузки по нижнему порогу напряжения;
- установить время срабатывания отключения нагрузки после восстановления параметров сети;
- установить порог освещенности.
При пропадании сетевого напряжения встроенный аккумулятор обеспечивает хранение установленных параметров в течении одного месяца.
