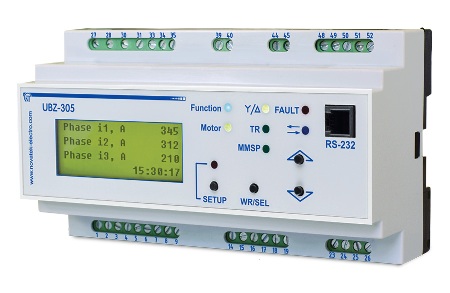

Универсальный блок защиты УБЗ-305
УБЗ предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИСтрана-производитель товара: Россия
Дополнительные характеристики:
- Ном. ток двигателя: от 5-630 А
- Встроенные трансформаторы тока: Нет
- Подключение внешних трансф. тока: Да
- Индикация: ЖК дисплей
- Режим-звезда/треугольник - Да
- Тепловая защита: Да
- К-во защит: 10
- Протокол: Modbus RTU
- Программа ПК: Да
- Счетчик электроэнергии: Да
- Счетчик мото часов: Да
- Исполнение: Дин-рейка
- Габаритные размеры H*B*L, мм 91*157*58
- Масса, не более, кг 0,34
Описание
УБЗ предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.
УБЗ может работать в сетях как с изолированной, так и глухозаземленной нейтралью.
Исполнение прибора – DIN-рейка.
УБЗ обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.
УБЗ обеспечивает защиту электродвигателей при:
— некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);
— механических перегрузках (симметричный перегруз по фазным/линейным токам);
— превышении порога током обратной последовательности;
— несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
— исчезновении момента на валу электродвигателя («сухой ход» — для насосов) – защита по минимальному пусковому и/или рабочему току;
— затянутом пуске двигателя или блокировке ротора;
— недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
— замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
— тепловой перегрузке двигателя;
— перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
Сделать заказ и запросить дополнительную информацию по УБЗ-305 Вы можете здесь.
