Аппаратно-программный телеметрический комплекс ТЕЛУР

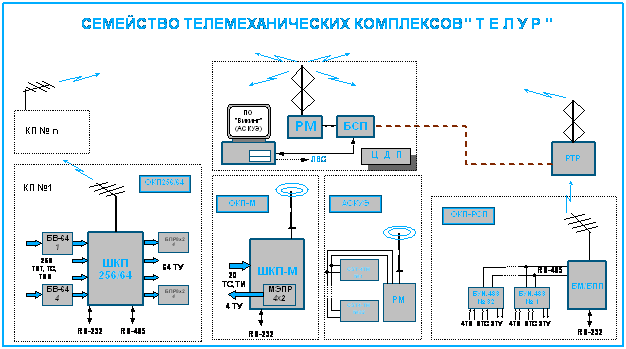

Семейство аппаратно-программных телеметрических комплексов АПТК ТЕЛУР
(ТУ4232.001.11115752.97) предназначено для создания многоуровневых
Автоматизированных систем диспетчерского контроля и управления (АСДКУ)
территориально-распределенными объектами газовой отрасли.
В АПТК ТЕЛУР используются как радио- (включая каналы мобильной связи стандарта
GSM), так и проводные, высокочастотные ВЛ каналы связи между контролируемыми
пунктами (КП) и диспетчерскими пунктами (ДП).
АПТК ТЕЛУР выпускается серийно с 1992 года и успешно эксплуатируется на как на
объектах газовой отрасли, так и на объектах электро-, тепло-, и водоснабжения, а
также на установках катодной защиты подземных металлических сооружений от
электрохимической коррозии.
На АПТК ТЕЛУР имеются все необходимые сертификаты, включая метрологический.
АПТК "ТЕЛУР" отличается:
- Высокой точностью- 0.1¸0.5% (ТИ)
- Большой информационной плотностью и гибкостью благодаря наличию различных модификаций оборудования КП: типа ОКП-М-с малым (заказным) количеством каналов ТИТ, ТС, ТИИ и ТУ, распределенный КП типа ОКП-РСП с шиной RS-485, а также ОКП-80/64 и ОКП-256/128, имеющих, соответственно, до 80 или 256 входов для подключения датчиков ТИ, ТС и ТИИ, а также 64 или 128 выходов телеуправления (ТУ). Аналоговые входы-0¸5мА;4¸20мА;0¸5В; датчики ТС – типа “сухой контакт”; ТИИ – от долей Гц до кГц; ТУ – дискретное (вкл./выкл. 24В/150мА; пост./перем. 220В/2А) или аналоговое (0¸5В) с точностью 0.1%. Предусмотрено использование встроенных преобразователей переменного тока и напряжения. Комплексирование блоков позволяет наращивать информационную ёмкость. Все типы оборудования КП имеют интерфейс RS-232, RS-485 в частности, для подключения счетчиков, корректоров узлов учета расхода газа или компьютера. Оборудование КП выполняет функции ретранслятора. Предусмотрена возможность стыковки АПТК с существующими телемеханическими комплексами, в частности, по протоколу MODBUS. Возможна организация дополнительных наблюдательных пунктов (НП), в том числе для радиоварианта-на подвижных средствах (ПНП).
- Высокой частотной эффективностью радиоканала-позволяет связывать ДП с большим количеством КП с использованием ТОЛЬКО ОДНОГО частотного канала в диапазоне УКВ при скорости передачи данных от 1200 до 9600 бит/с
- Широким набором режимов – циклический, адресный, спорадический, зондовый и их различные сочетания в соответствии с Р МЭК 870-5-101; одновременный сбор информации со всех КП; управление мнемощитами различного типа; обработка информации в интеллектуальных контроллерах КП; привязка событий ко времени; хранение и передача архивов
- Большим радиусом действия – при использовании радиомодемов “Телур-РМ” расстояние между КП и ДП-до 40 км в пределах прямой видимости; при использовании ретрансляторов (РТР) дальность действия существенно повышается. Имеется возможность использования составных каналов.
- Высокой надежностью – благодаря использованию современной элементной базы, помехоустойчивых кодов, наличию гальванической развязки входных цепей оборудования КП, комбинированного (сетевого и аккумуляторного) электропитания, возможности работы в широком температурном диапазоне. Предусматривается использование составных и резервных каналов связи. Приняты специальные меры для предотвращения несанкционированного телеуправления.
- Развитым программным обеспечением – специальный пакет прикладных программ ВИКИНГ и МОНИТОР обеспечивают: обработку и отображение данных, надёжные алгоритмы телеуправления и телерегулирования; мнемосхемы; графики; ведомости; таблицы, журнал событий (с речевым выводом информации); базы данных; работа с ЛВС.
- Быстрым вводом в эксплуатацию – благодаря комплексности поставки оборудования КП и ПУ, включая радиомодемы и антенно-фидерные устройства, промышленные шкафы, кроссы, модули промежуточных реле и пр.
- Сравним по техническим характеристикам с зарубежной аппаратурой аналогичного назначения
- Выставлялся на международных выставках "ЭНЕРГИЯ", "NORVECOM", "COMTEC", "ЭНЕРГОСВЯЗЬ", РосГазЭкспо и др.
- Сервис – адаптация по техническим требованиям заказчика, консультации и помощь в разработке проектов и приобретении датчиков, обучение персонала, гарантийное и послегарантийное обслуживание
- Поставка-через 3-5 месяцев после заключения договора на поставку (в отдельных случаях – непосредственно после оплаты, со склада в СПб)
Сделать заказ и запросить дополнительную информацию по ТЕЛУР Вы можете здесь.
