Крестовина плоская

Крестовина-это элемент системы вентиляции, который используется для того, чтобы осуществлялась качественная вентиляция здания, т.к. воздуховоды должны проходить в различных направлениях, обеспечивая при этом полноценный поток свежего воздуха. Крестовина предназначена не только для соединения различных воздуховодов между собой, но и служит своеобразным "перекрестком" для воздушного потока, тем самым обеспечивая его равномерное распределение.

Габаритно-присоединительные размеры

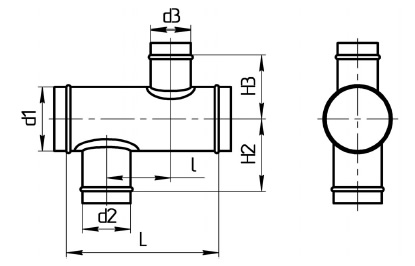

Крестовина плоская

Для стандартной детали Н2 = Н3 − 0.5d1 + 50 мм

Если l > (d2 + d3) / 2 + 120 мм, то рассмотрите возможность использования двух тройников. Возможно любое соотношение размеров d1, d2, d3, L, l, H2, Н3 с учетом технологических ограничений. Обязательно проконсультируйтесь при заказе.

Условное обозначение для заказа

Диаметр корневой, мм — d1
Диаметр, мм — d2
Диаметр, мм — d3
Длина детали, мм — L
Если l = 0, — не указывать
Расстояние между врезками, мм — l
Угол между врезками от d3 к d2, ° — α

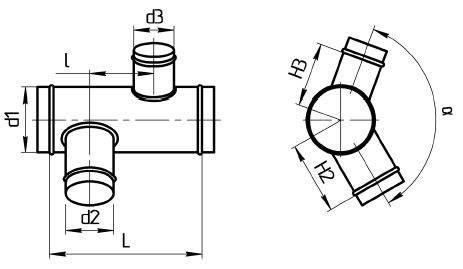

Крестовина объемная

Для стандартной детали Н2 = Н3 − 0.5d1 + 50 мм

Если l > (d2 + d3) / 2 + 120 мм, то рассмотрите возможность использования двух тройников. Возможно любое соотношение размеров d1, d2, d3, L, l, H2, Н3 с учетом технологических ограничений. Обязательно проконсультируйтесь при заказе.

Условное обозначение для заказа



Диаметр корневой, мм — d1
Диаметр, мм — d2
Диаметр, мм — d3
Длина детали, мм — L
Если l = 0, — не указывать
Расстояние между врезками, мм — l
Угол между врезками от d3 к d2, ° — α


Сделать заказ и запросить дополнительную информацию по Крестовина плоская Вы можете здесь.
