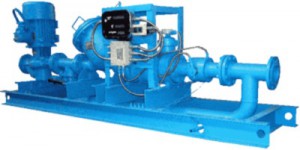

Комплексы измерительные УПН-100
Назначение: комплексы измерительные типа УПН-100 предназначены для перекачивания и учёта нефтепродуктов на нефтебазах, в технологических нефте-трубопроводах и других объектах, где по условиям эксплуатации возможно применение данных установок.
Описание: комплексы изготовлены в климатическом исполнении У, категория расмещения 1 по ГОСТ15150, для работы при температуре окружающего воздуха от минус 40 до плюс 50 0С и относительной влажности от 30 до 100%.
Составные части комплексов изготовлены во взрывозащищенном исполнении и соответствуют эксплуатации в части требований взрывозащиты.
Принцип действия комплексов основан на перекачивании нефтепродуктов с помощью электронасоса. Нефтепродукт, проходя через фильтр ФЖУ-100, очищается от механических примесей и в дальнейшем проходит через счётчик жидкости ППВ-100. Для управления расходом, комплекс оснащён клапаном-отсекателем, который работает в двух режимах: в режиме максимального открытия, а также в режиме снижения расхода в конце перекачивания для более точного отсечения заданной дозы, Снижение расхода в конце перекачивания уменьшает гидроудар. Для простого перекачивания нефтепродуктов (без учёта) в комплексе предусмотрена байпасная линия. Для учёта и перекачивания нефтепродукта без отсечения конкретного обьёма жидкости на комплексе задаётся доза жидкости, заведомо больше, чем планируемый объём перекачиваемого нефтепродукта.
Технические характеристики УПН-100:
| Основные параметры | Норма | ||||||
|---|---|---|---|---|---|---|---|
| УПН-100 или УПН-100Е | УПН-100С | УПН-100Ш | УПН-100 и УСН-150 | УПН-100Е и УСН-150 | УПН-100Ш и УСН-150 | ||
| Условный проход, мм |
100 |
||||||
| Высота самовсасывания, м, не менее | — | 6,5 | 5,0 | — | — | — | |
|
Производительность, м3/ч,
не более, при вязкости: |
от 0,55 до 6,0 мм2/с |
80 или 100-10 70 |
35 30 |
— 36-10 |
80 70 |
100-10 70 |
— 36-10 |
| от 6,0 до 60 мм2/с | |||||||
| Напор, создаваемый электронасосом, м |
25 |
26 | — | 25 | 25 |
— |
|
| Тонкость фильтрации фильтров, мкм, не более |
100 |
||||||
| Единицы измерения нефтепродукта |
литры |
||||||
| Температура окружающей среды, оС |
от -40 до +50 |
||||||
| Тип электронасоса (насоса) |
КМ100-80-170 или КМ100-80-160Е |
1АСВН-80А | Ш-80-2,5Б | КМ100-80-170 | КМ100-80-160Е | Ш-80-2,5Б | |
| Мощность электродвигателя электронасоса, кВт | 11 | ||||||
| Напряжение питания электронасоса, В | 380 | ||||||
| Масса, кг, не более | 640 | 630 | 650 | 850 | 850 | 860 | |
