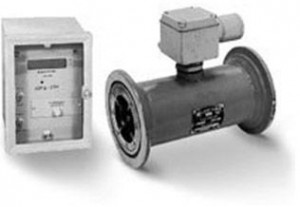

Блок электронный НОРД-Э3М
Назначение: блок электронный НОРД-Э3М применяется с целью вычисления параметров объема и расхода жидкости/газа в составе турбинных счетчиков НОРД-М, МИГ, АГАТ-1М и других, где имеется выходной сигнал передающих преобразователей в виде электрических импульсов, количество которых пропорционально объему прошедшей через счетчик жидкости или газа.
Блок Норд-ЭЗМ позволяет:
• преобразовывать частотный электрический сигнал в единицы объема и расхода;
• осуществлять выдачу весовых импульсных сигналов;
• осуществлять выдачу токового сигнала 4 … 20 мА, соответствующего значения расхода, с линейным преобразованием.
Описание: принцип работы блока Норд-ЭЗМ заключается в преобразовании частотных сигналов в числовое значение расхода, объема и выдачи их на индикатор блока и внешние устройства регистрации данных.
Конструктивно блок выполнен в корпусе для монтажа в щит. На передней панели блока расположены жидкокристаллический индикатор и кнопочный пульт управления, а на задней- разъемы питания, входных и выходных сигналов.Электрическая схема собрана на печатной плате, которая находится в корпусе блока. Блок Норрд-ЭЗМ поставляется вместе с турбинными счетчиками типа НОРД-М, МИГ и другими, где имеются магнитоиндукционные датчики НОРД-И2У-02 или НОРД-И2У-04. Параметры преобразований вводятся потребителем и хранятся в памяти блока.
Монтаж блока Норд-ЭЗМ осуществляется во вне взрывоопасных зонах.

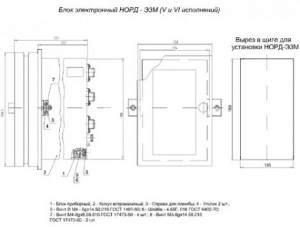

Чертеж блока Норд-ЭЗМ:
Технические характеристики блока Норд-ЭЗМ:
| Предел относительной погрешности преобразования
входного частотного сигнала в диапазоне 1 – 2500 Гц в показания в единицах: |
|
| объема, %, не более | 0,01 |
| расхода, %, не более | 0,1 |
| Параметры отсчетного устройства канала измерения объема: | |
| измерение объема, м3 | от 0,001 до 99999,999 |
| измерение объема, м3 | 0,001 |
| количество разрядов | 9 |
| представление числа | с фиксированной точкой |
| Параметры отсчетного устройства канала измерения расхода: | |
| измерение расхода, м3/ч | от 0,001 до 99999,999 |
| цена единицы младшего разряда, м3 | 0,001 |
| количество разрядов | 8 |
| представление числа | с фиксированной точкой |
| Параметры входного сигнала от ТПР: | |
| код единичный | по ГОСТ 26.014 |
| уровень логической «1», В | 12 ± 2,4 |
| уровень логического «0», В, не более | 0,6 |
| длительность, мкс, не менее активный уровень |
500 логическая «1» |
| Параметры выходных сигналов объема и расхода жидкости в систему телемеханики: | |
| Сигналы с электрическим носителем: | |
| код единичный | по ГОСТ 26.014 |
| уровень логической «1», В | 12 ± 2,4 |
| уровень логического «0», В, не более | 0,6 |
| длительность, мс, активный уровень |
0,5…999,5 логический «0» или логическая «1» |
| сопротивление нагрузки для сигнала 4 … 20 мА, Ом | 0…500 |
| Параметры сигнала по выходу MODBUS соответствуют стандарту EIA RS-485. | |
| Сигнал с носителем в виде «сухого» контакта: | |
| код единичный | по ГОСТ 26.014 |
| длительность, мс, активный уровень |
0,5…999,5 логический «0» или логическая «1» |
| максимальный ток нагрузки, мА, не более | 500 |
| максимальное коммутируемое напряжение, В не более | 60 |
| Электрические параметры линии связи: | |
| максимально допустимая емкость, мкФ не более | 0,3 |
| максимально допустимая индуктивность, мГн, не более | 1 |
| Параметры питающей сети: | |
| род тока | постоянный |
| напряжение, В | 9 … 24 |
| потребляемая мощность, ВА, не более | 5 |
| Параметры источника питания: | |
| род тока | переменный |
| напряжение, В | 100 … 240 |
| частота, Гц | 47 … 63 |
Вид климатического исполнения – УХЛ 4.2 для работы при температуре от +5 до
+40 °С.
Верхнее значение относительной влажности – 95% при +30°С.
Габаритные размеры, мм, не более ……………………… 202х114х78
Масса, кг, не более ………………………………………….. 0,8
Средняя наработка на отказ, ч, не менее …………….. 25000
Средний срок службы, лет, не менее …………………… 10
