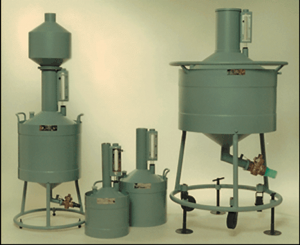

Мерники металлические
Мерник предназначен для поверки и аттестации технических мерников 2-го класса и измерительных резервуаров (шифр 02), поверки дозаторов (шифр 01), поверки топливораздаточных колонок (шифр 03). Мерники того же назначения, устанавливаемые на передвижных лабораториях, имеют (шифр ОЗП), а мерники, предназначенные для поверки счетчиков жидкости, имеют (шифр 04). Рабочая Среда — неагрессивные жидкости с вязкостью, близкой к вязкости воды. Относительная погрешность мерников не более ±0,1% от номинальной вместимости. ГОСТ 8.400-80
| Обозначение модели | Номинальная вместимость не более,dm3 | Габаритные размеры, mm, диаметр высота |
Масса, kg, не более | |
| М2р-2-01, М2р-2-01М | 2 | 160 | 375 | 2.3 |
| М2р-2-02, М2р-2-02М | 2 | 160 | 375 | 2,8 |
| М2р-2-03, М2р-2-03М | 2 | 160 | 760 | 5.0 |
| М2р-5-01,’ М2р-5-01М | 5 | 210 | 550 | 3.2 |
| М2р-5-02, М2р-5-02М | 5 | 210 | 550 | 3.8 |
| М2р-5-03, М2р-5-03М | 5 | 210 | 935 | 6,0 |
| М2р-10-01, М2р-10-01М | 10 | 370 | 650 | 8,0 |
| М2р-10-02, М2р-10-02М | 10 | 370 | 625 | 12,0 |
| М2р-10-03, М2р-10-03М | 10 | 370 | 920 | 17,0 |
| М2Р-10-03П, М2р-10-03ПМ | 10 | 370 | 850 | 13,5 |
| М2р-10-04, М2р-10-04М | 10 | 370 | 760 | 18,0 |
| М2р-10-01К, М2р-10-01КМ | 10 | 265 | 480 | 5,5 |
| М2р-10-03К, М2р-10-03КМ | 10 | 265 | 850 | 10,0 |
| М2р-10-СШ, М2р-10-СШМ | 10 | 370 | 950 | 12,5 |
| М2р-10-СШК, М2р-10-СШКМ | 10 | 265 | 1050 | 11,0 |
| М2р-20-01, М2р-20-01М | 20 | 370 | 760 | 13,5 |
| М2р-20-’02, М2р-20-02М | 20 | 370 | 730 | 16,0 |
| М2р-20-03, М2р-20-03М | 20 | 370 | 1015 | 19,0 |
| М2р-20-03П, М2р-20-03ПМ | 20 | 370 | 1055 | 15.0 |
| М2р-20-04, М2р-20-04М | 20 | 370 | 930 | 21,0 |
| М2р-20-СШ, М2р-20-СШМ | 20 | 370 | 1400 | 16.0 |
| М2р-50-01, М2р-50-01М | 50 | 600 | 112 | 35.0 |
| М2р-50-02, М2р-50-02М | 50 | 600 | 1070 | 50,0 |
| М2р-50-03, М2р-50-03М | 50 | 600 | 1300 | 60,0 |
| М2р-50-03П, М2р-50-03ПМ | 50 | 600 | 1220 | 44,0 |
| М2р-50-04, М2р-50-04М | 50 | 600 | 1420 | 62,0 |
| М2р-50-СШ, М2р-50-СШМ | 50 | 600 | 1800 | 49 |
| М2р-100-01, М2р-100-01М | 50 | 600 | 1400 | 44 |
| М2р-100-02, М2р-100-02М | 100 | 600 | 1200 | 55 |
| М2р-100-03, М2р-100-03М | 100 | 600 | 1800 | 65 |
| М2р-100-03П, М2р-100-03ПМ | 100 | 600 | 1100 | 48,0 |
| М2р-100-04, М2р-100-04М | 100 | 600 | 1600 | 68,0 |
| М2р-200-01, М2р-200-01М | 200 | 840 | 1580 | 71,0 |
| М2р-200-02, М2р-200-02М | 200 | 840 | 1580 | 80,0 |
| М2р-200-04, М2р-200-04М | 200 | 840 | 1800 | 85,0 |
| М2р-500П | 500 | 2580×1700* | 3900 | 830,0 |
| М2р-500-01, М2р-500-01М | 500 | 1200 | 1900 | 200,0 |
| М2р-500-02, М2р-500-02М | 500 | 1200 | 1800 | 220,0 |
| М2р-500-04, М2р-500-04М | 500 | 1200 | 3300 | 230,0 |
| М2р-1000-01, М2р-1000-01М | 1000 | 1200 | 2350 | 230,0 |
| М2р-1500-01, М2р-1500-01М | 1500 | 1450 | 2160 | 340,0 |
| М2р-2000-01, М2р-2000-01М | 2000 | 1450 | 2500 | 380,0 |
| М2р-2500-01, М2р-2500-01М | 2500 | 1540 | 2600 | 490,0 |
| М2р-3000-01, М2р-3000-01М | 3000 | 1540 | 2900 | 550,0 |
Примечание: 1.* Размеры следует читать: «Длина х ширина».
2. Мерники вместимостью более 100 дм допускаются к изготовлению с иной номинальной вместимостью.
Конструкция мерников шифра СШ, СШК, СШМ, СШКМ должна предусматривать наличие специальной (температурной) шкалы с градуировкой, учитывающей изменение объема дозы рабочей жидкости в зависимости от температуры:
— дизельного топлива «ДТ» с левой стороны от водоуказательного окна шкалы
— бензина «Б» с правой стороны от водоуказательного окна шкалы.
Диапазон температурных шкал «ДТ» и «Б» от 253 до 303 К (От минус 20 до плюс 30° С), с отметками числовых значений 253 К (минус 20° С), 263 К (минус 10° С), 273 К (0° С), 283 К (10° С), 293 К (20° С), 303 К (30° С) и ценой деления 1° С.
