Преобразователи давления
Область применения изделия
Преобразователи давления тип 1 предназначены для измерения избыточного и
абсолютного давлений газообразных продуктов, жидких продуктов и паров; тип 2 —
для измерения разности давлений газообразных продуктов, жидких продуктов и
паров. Преобразователи давления выпускаются с индикацией параметров на
жидкокристаллическом дисплее (далее «ЖК-дисплей»), или без индикации.
Для настройки приборов через интерфейсы имеется Setup — программа, предлагаемая
как опция. Преобразователи давления имеют также ручное управление по месту
установки, которое осуществляется при помощи поворотной кнопки и ЖК-дисплея.
Корпуса и сенсоры приборов изготовлены из нержавеющей стали.
Основные преимущества изделия
Диапазоны измеряемых давлений для преобразователя тип 1:
Избыточное — от -0,6 до +0,6 бар; от -1 до +4 бар; от -1 до +25 бар; от -1 до
+100 бар; от -1 до +600 бар; Абсолютное — от 0 до +0,6 бар; от 0 до +4 бар; от 0
до +25 бар; от 0 до +100 бар.
Диапазоны измеряемых давлений (разность давлений) для тип 2:
от -10 до +10 мбар; от -1 до +1 бар; от 0 до +1 бар; от -1 до +6 бар; от -1 до
+100 бар.
Преобразователи давления выпускаются с индикацией параметров на
жидкокристаллическом дисплее (далее «ЖК-дисплей»), или без индикации. Выходные
сигналы приборов: от 4 до 20 мA или от 4 до 20 мA с HART-протоколом.
Основные технические характеристики и условия эксплуатации преобразователей давления :
| Наименование параметра | Тип 1 | Тип 2 |
| Основная приведенная погрешность, % | 0,1 | |
| Диапазоны измеряемых давлений, бар | избыточное: -0,6…+0,6; -1…+4; +25; +100; +600 абсолютное: 0…+0,6; +4; +25; +100 |
–0,01…+0,01 –1…+1 0…+1 –1…+6 –1…+100 |
| Температура контролируемой среды, °C, не более | -40…+120 (стандарт) -40…+200 |
-40…+110 (стандарт) -40…+100 |
| Маркировка взрывозащиты | 0 Ex iа IIC Т3/T4/Т5/Т6 Х; Ex iаD 20 T105 °C; 1 Ex d IIC T4/Т5/Т6 Х; DIP A21 TA105 °C | 0 Ex iа IIC T4 Х; Ex iаD 20 T105 °C; 1 Ex d IIC T4/Т5/Т6 Х; DIP A21 TA105 °C |
| Степень защиты | IP67 по DIN EN 60529 для исполнения без
взрывозащиты; IP66 по DIN EN 60529 для взрывозащищенного исполнения (Ex ia) |
|
| Выходной сигнал, двухпроводный, мА | от 4 до 20; от 4 до 20 с HART | |
| Температура окружающей среды, °C, не более* | -55 до +85 | |
| Срок службы, лет | 14 | |
| Масса/Габаритные размеры, кг/мм, не более | 0,55 / 73х112х86; 1,60 / 109х116х145 |
3 / 104х112х138; 4 / 104х152х138 |
* При температуре ниже минус 20 °C индикатор может не работать.

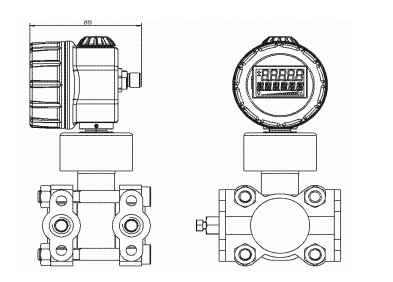

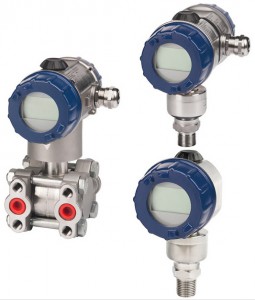

Общий вид преобразователя давления:
