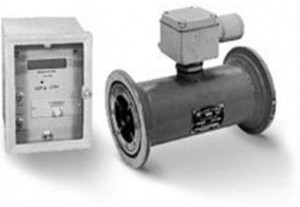

Счетчик жидкости турбинный НОРД-М
.jpg)
Назначение: счетчик нефти турбинный НОРД-М применяется с целю замера объемного количества нефти, нефтепродуктов и других жидкостей, нейтральных к сталям 20X13 и 12X18Н10Т и используются в технологических установках нефтедобывающих и нефтеперерабатывающих предприятий.
Описание: конструкция счетчика НОРД-М включает в себя: турбинный преобразователь расхода ТПР; датчик магнитоиндукционный НОРД-И2У-02 или НОРД-И2У-04; блок обработки данных VEGA-03 или блок электронный НОРД-Э3М.
Счетчик НОРД-М имеет взрывобезопасный уровень взрывозащиты IexdIIBT4 («взрывонепроницаемая оболочка»). Блок электронный НОРД-Э3М и блок обработки данных VEGA-03 обыкновенного исполнения и устанавливаются в невзрывоопасных зонах.
Габаритные размеры и масса:
| Габаритные размеры, мм, не более | Масса, кг, не более |
|
| Датчик магнитоиндукционный | 102x70x96 | 1,9 |
| Блок электронный НОРД-ЭЗМ | 202х114х78 | 0,8 |
| Блок обработки данных VEGA-03 | 190х206х113 | 1,5 |
Технические характеристики НОРД-М:
| Параметры | Значения параметров |
| Параметры измеряемой среды (нефть, нефтепродукты и другие жидкости) | — температура — от +5 до +50 °С; — кинематическая вязкость — ( 1 — 20 ) 10-6 м2/с; — содержание сернистых соединений по весу, не более 3 %; — размеры механических примесей, не более — 4 мм; — содержание свободного газа — не допускается |
| Температура окружающей среды: | |
| — преобразователя турбинного и датчика | от -50 до +50 °С |
| — блока «VEGA-03» и блока НОРД-Э3М | от +5 до +40 °С |
| Потребляемая мощность, ВА | не более 30 |
| Предел относительной погрешности счетчика с блоком «VEGA-03», НОРД-Э3М в диапазоне расходов (20-100)% от максимального, %, | не более ± 0,15 |
| Потеря давления в преобразователе турбинном при максимальном рабочем расходе и вязкости жидкости, МПа | не более 0,05 |
| Вырез окна в щите для установки блока НОРД-Э3М, мм | 194х106 |
| Вырез окна в щите для установки блока «VEGA-03», мм | 182х180 |
| Длина линии связи между блоком «VEGA-03» или НОРД-Э3М и датчиком, м | не более 500 |
| Габаритные размеры: | |
| — блока НОРД-Э3М, мм | 202х114х78 |
| — блока «VEGA-03», мм | 190х206х113 |
| — датчика, мм | 102х70х96 |
| Масса: | |
| — блока НОРД-Э3М, кг | 0,8 |
| — блока «VEGA-03», кг | 1,5 |
| — датчика | 1,9 |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы счетчика, лет | не менее 8 |
Исполнения НОРД-М:
| Исполнение счетчика |
Турбинный преобразователь расхода ТПР | ||||||
| Диаметр условного прохода, мм |
Рабочее давление, МПа |
Максимальный расход, м3/ч |
Наружный диаметр фланцев, мм |
Строительная длина, мм |
Масса преобра зователя, кг |
Коэффициент преобразования, имп/м3,не менее |
|
| НОРД-М-40-2,5 | 40 | 2,5 | 35 | 145 | 180 | 10,0 | 28 000 |
| НОРД-М-40-4,0 | 4,0 | ||||||
| НОРД-М-40-6,3 | 6,3 | 165 | 13,0 | ||||
| НОРД-М-40-16,0 | 16,0 | 15,0 | |||||
| НОРД-М-65-2,5 | 65 | 2,5 | 90 | 180 | 220 | 11,0 | 11000 |
| НОРД-М-65-4,0 | 4,0 | ||||||
| НОРД-М-65-6,3 | 6,3 | 200 | 15,0 | ||||
| НОРД-М-65-16,0 | 16,0 | 220 | 21,0 | ||||
| НОРД-М-80-2,5 | 80 | 2,5 | 140 | 195 | 250 | 18,0 | 5 000 |
| НОРД-М-80-4,0 | 4,0 | 19,5 | |||||
| НОРД-М-80-6,3 | 6,3 | 210 | 21,0 | ||||
| НОРД-М-80-16,0 | 16,0 | 230 | 29,0 | ||||
| НОРД-М-100-2,5 | 100 | 2,5 | 250 | 280 | 26,0 | 4 000 | |
| НОРД-М-100-4,0 | 4,0 | 31,0 | |||||
| НОРД-М-100-6,3 | 6,3 | 250 | 40,0 | ||||
| НОРД-М-100-16,0 | 16,0 | 265 | 42,0 | ||||
| НОРД-М-150-2,5 | 150 |
2,5 | 500 | 300 | 360 | 48,0 | 1300 |
| НОРД-М-150-4,0 | 4,0 | 56,0 | |||||
| НОРД-М-150-6,3 | 6,3 | 340 | 80,0 | ||||
| НОРД-М-150-16,0 | 16,0 | 350 | 91,0 | ||||
| НОРД-М-200-2,5 | 200 | 2,5 | 900 | 360 | 400 | 63,0 | 800 |
| НОРД-М-200-4,0 | 4,0 | 375 | 93,0 | ||||
| НОРД-М-200-6,3 | 6,3 | 405 | 115,0 | ||||
| НОРД-М-200-16,0 | 16,0 | 430 | 147,0 | ||||
Сделать заказ и запросить дополнительную информацию по НОРД-М Вы можете здесь.
