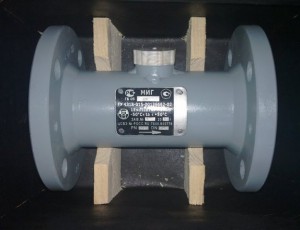

Счетчик нефти турбинный МИГ
Назначение: счетчик нефти турбинный МИГ предназначен для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20X13 и 12X18Н10Т жидкостей.
Описание: конструкция МИГ включает в себя: турбинный преобразователь расхода ТПР; датчик магнитоиндукционный НОРД-И2У-02 или НОРД-И2У-04; блок обработки данных VEGA-03 или блок электронный НОРД-Э3М.
Счетчик МИГ имеет взрывобезопасный уровень взрывозащиты IexdIIBT4 («взрывонепроницаемая оболочка»).
Блок электронный НОРД-Э3М или блок обработки данных VEGA-03 обыкновенного исполнения предназначены для установки в невзрывоопасных зонах.
Габаритные размеры и масса:
| Габаритные размеры, мм, не более |
Масса, кг, не более |
|
| Датчик магнитоиндукционный | 102x70x96 | 1,9 |
| Блок обработки данных VEGA-03 | 190x206x113 | 1,5 |
| Блок электронный НОРД-ЭЗМ | 202x114x78 | 0,8 |
Технические характеристики счетчика МИГ:
| Параметры | Значения параметров |
| Параметры измеряемой среды (нефть по ГОСТ Р 51858-2002 и нефтепродукты) | — температура, °С от 0 до +60; — кинематическая вязкость, м2/с (1-100) 10-6; — содержание свободного газа, не допускается; — размеры механических примесей, мм, не более 4 |
| Температура окружающей среды: | |
| — преобразователя расхода и магнитоиндукционного датчика, °С | от -50 до +50 |
| — блока «VEGA-03» и блока НОРД-Э3М, °С | от +5 до +40 |
| Потребляемая мощность, ВА | не более 30 |
| Предел относительной погрешности счетчика, в комплекте с блоком «VEGA-03» в диапазоне расхода: | |
| МИГ-32Ш (20 — 100)% от максимального, в диапазоне вязкости ( 1 — 100) · 10-6м2/с, % | не более, % ± 1,5 |
| МИГ-32 ÷ МИГ-400( 20 — 100 )% от максимального, в диапазоне вязкости (1-100) · 10-6м2/с, % | не более ± 0,15 |
| Длина линии связи между блоком «VEGA-03» или блоком НОРД-Э3Ми датчиком м | не более 500 |
| Вырез окна в щите для установки блока НОРД-Э3М, мм | 194х106 |
| Вырез окна в щите для установки блока «VEGA-03», мм | 182х180 |
| Габаритные размеры: | |
| — блока НОРД-Э3М, мм | 202х114х78 |
| — блока «VEGA-03», мм | 190х206х113 |
| — датчика, мм | 102х70х96 |
| Масса: | |
| — блока НОРД-Э3М, кг | 0,8 |
| — блока «VEGA-03», кг | 1,5 |
| — датчика | 1,9 |
| Средняя наработка на отказ, ч | 24000 |
| Средний срок службы счетчика, лет | не менее 8 |
Исполнения счетчика МИГ:
| Исполнение счетчика |
Турбинный преобразователь расхода ТПР | |||||||
| Диаметр условного прохода, мм |
Рабочее давление, МПа |
Макс. расход, м3/ч |
Потеря давления, МПа |
Наружный диаметр фланцев, мм |
Строит. длина, мм |
Масса преобразователя с датчиком и комплектом монтажных |
Коэффициент преобразования, имп/м3, не менее |
|
| МИГ-32Ш-1.6 | 32
|
1,6 | 8
|
0,04
|
135
|
180
|
8,2 | 100000
|
| МИГ-32Ш-2.5 | 2,5 | 9,7
|
||||||
| МИГ-32Ш-4.0 | 4,0 | |||||||
| МИГ-32Ш-6.3 | 6,3 | 150
|
12,8 | |||||
| МИГ-32Ш-16,0 | 16,0 | 14,8 | ||||||
| МИГ-32-1,6 | 1,6 | 27
|
135
|
8,2 | ||||
| МИГ-32-2,5 | 2,5 | 9,7 | ||||||
| МИГ-32-4,0 | 4,0 | 9,7 | ||||||
| МИГ-32-6,3 | 6,3 | 150
|
12,8 | |||||
| МИГ-32-16 | 16,0 | 14,8 | ||||||
| МИГ-40-1,6 | 40
|
1,6 | 42
|
145
|
11,3 | 75 000
|
||
| МИГ-40-2,5 | 2,5 | 12,33
|
||||||
| МИГ-40-4,0 | 4,0 | |||||||
| МИГ-40-6,3 | 6,3 | 165 | 16,15 | |||||
| МИГ-40-16,0 | 16,0 | 165 | 18,65 | |||||
| МИГ-50-1,6 | 50
|
1,6 | 72
|
0,04
|
160
|
197
|
13,83 | 38 000
|
| МИГ-50-2,5 | 2,5 | 14,83
|
||||||
| МИГ-50-4,0 | 4,0 | |||||||
| МИГ-50-6,3 | 6,3 | 175 | 19,64 | |||||
| МИГ-50-16,0 | 16,0 | 195 | 26,6 | |||||
| МИГ-65-1,6 | 65
|
1,6 | 120
|
180
|
220
|
16,46 | 20 000
|
|
| МИГ-65-2,5 | 2,5 | 20,0
|
||||||
| МИГ-65-4,0 | 4,0 | |||||||
| МИГ-65-6,3 | 6,3 | 200 | 26,76 | |||||
| МИГ-65-16,0 | 16,0 | 220 | 43,34 | |||||
| МИГ-80-1,6 | 80
|
1,6 | 180
|
195 | 250
|
25,0 | 10000
|
|
| МИГ-80-2,5 | 2,5 | 195 | 26,0 | |||||
| МИГ-80-4,0 | 4,0 | 195 | 26,5 | |||||
| МИГ-80-6,3 | 6,3 | 210 | 32,16 | |||||
| МИГ-80-16,0 | 16,0 | 230 | 44,84 | |||||
| МИГ-100-1,6 | 100
|
1,6 | 300
|
215 | 356
|
41,32 | 5 000
|
|
| МИГ-100-2,5 | 2,5 | 230
|
54,8 | |||||
| МИГ-100-4,0 | 4,0 | 57,5 | ||||||
| МИГ-100-6,3 | 6,3 | 250 | 79,7 | |||||
| МИГ-150-1,6 | 150
|
1,6 | 600
|
280 | 368
|
70,5 | 1 700
|
|
| МИГ-150-2,5 | 2,5 | 300
|
95,5 | |||||
| МИГ-150-4,0 | 4,0 | 97,1 | ||||||
| МИГ-150-6,3 | 6,3 | 340 | 159,9 | |||||
| МИГ-200-1,6 | 200
|
1,6 | 1 100
|
0,06
|
335 | 457
|
86,27 | 900
|
| МИГ-200-2,5 | 2,5 | 360 | 104,95 | |||||
| МИГ-200-4,0 | 4,0 | 375 | 121,21 | |||||
| МИГ-200-6,3 | 6,3 | 405
|
154,84 | |||||
| МИГ-250-1,6 | 250
|
1,6 | 1 900
|
114,7 | 490
|
|||
| МИГ-250-2,5 | 2,5 | 425 | 142,1 | |||||
| МИГ-250-4,0 | 4,0 | 445 | 168,9 | |||||
| МИГ-250-6,3 | 6,3 | 470 | 215,9 | |||||
| МИГ-400-1,6 | 400
|
1,6 | 4 000
|
0,05
|
580 | 610
|
294,15 | 100
|
| МИГ-400-2,5 | 2,5 | 610 | 355,1 | |||||
| МИГ-400-4,0 | 4,0 | 655 | 442,45 | |||||
| МИГ-400-6,3 | 6,3 | 670 | 524,71 | |||||
